Beschreibung
| Merkmal | Wert |
|---|---|
| Typ | BLZP 5.08/08/180F SN OR BX |
| Serie | BL/SL |
| Produkt-Art | Buchsengehäuse-Kabel |
| Steckverbindersystem | wire-to-board |
| Bauform | Buchse, gewinkelt |
| Polzahl Gesamt | 8 |
| Anzahl Reihen | 1 |
| Polzahl je Reihe | 8 |
| Rastermaß (RM) | 5,08 mm |
| Abmessungen (L x B x H) | 16,00 x 50,44 x 20,10 mm |
| Breite | 50,44 mm |
| Höhe | 20,10 mm |
| Länge | 16,00 mm |
| Material Gehäuse | PBT |
| Kontaktmaterial | Cu-Legierung, verzinnt |
| Kontaktoberfläche Steckseite | verzinnt |
| Anschluss | Schraubklemme |
| Klemmbereich | 0,2-2,5 mm² (IEC) / 26-12 AWG (UL), max. 4 mm² |
| Abisolierlänge (max.) | 7,00 mm |
| AWG min. | 30 |
| AWG max. | 12 |
| max. Querschnitt | 4,00 mm² |
| min. Querschnitt | 0,20 mm² |
| Nennstrom | 20 A |
| Nennspannung | 300 V |
| Industrieverpackung | Ja |
| RoHS-konform | Ja |
| Besonderheiten | mit Schraubverriegelung, Leiteruntersteckschutz, Plus/Minus-Schraube, Platz für Beschriftung, kodierbar |
| Steckrichtung | Senkrecht zur Leiterplatte |
| Lieferumfang | 36 Stück Buchsenstecker in Box, geöffneter Zugbügel |
Produktbeschreibung

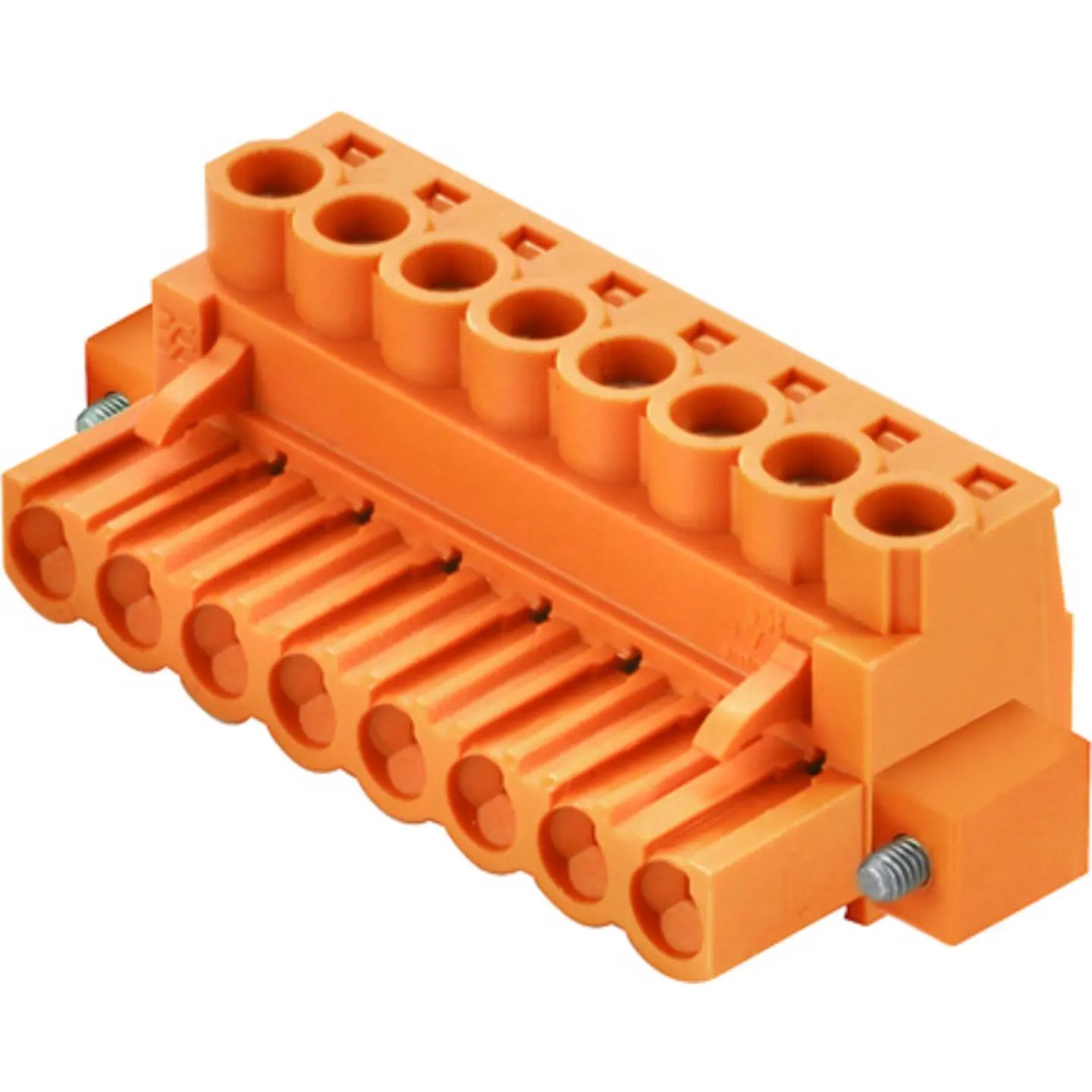

Der Buchsenstecker BLZP 5.08/08/180F SN OR BX aus der BL/SL Serie ist ein Leiterplattensteckverbinder mit 8 Polen, Rastermaß 5,08 mm und 180° Abgangsrichtung. Geeignet für wire-to-board Anwendungen, bietet dieses Buchsengehäuse-Kabel eine sichere Schraubklemme, Schraubverriegelung, Leiteruntersteckschutz sowie Plus/Minus-Schraube. Das PBT-Gehäuse und verzinnte Cu-Kontakte sorgen für Zuverlässigkeit. Der Klemmbereich umfasst 0,2-2,5 mm² (IEC) bzw. 26-12 AWG (UL), bei einer Nennspannung von 300 V und Nennstrom von 20 A. Kompatibel mit senkrechter Steckrichtung zur Leiterplatte und kodierbar für verschiedene Anwendungen.
Ideal für professionelle Elektronikmontage und sichere Leiterplattenverbindungen. Der Lieferumfang enthält 36 Stück im praktischen Box-Set.
