Beschreibung
| Merkmal | Wert |
|---|---|
| Typ | 745-834 |
| Produktart | Leiterplattenklemme |
| Besonderheiten | Cage Clamp Technologie, schräg zur Leiterplatte, für Ex i Anwendungen |
| Rastermaß (RM) | 7,5 mm / 0,295 in |
| Polzahl | 1 |
| Anzahl Reihen | 1 |
| Polzahl je Reihe | 1 |
| Serie | 745 |
| Abisolierlänge (min.) | 6 mm |
| Abisolierlänge (max.) | 12 mm |
| Anschluss | Federklemme |
| Querschnitt flexibel (min.) | 0,20 mm² |
| Querschnitt flexibel (max.) | 6,00 mm² |
| Querschnitt starr (min.) | 0,20 mm² |
| Querschnitt starr (max.) | 6,00 mm² |
| AWG min. | 24 |
| AWG max. | 10 |
| Steckrichtung | schräg zur Leiterplatte |
| Kontaktmaterial | Elektrolytkupfer, verzinnt |
| Gehäusefarbe | blau |
| Drahtschutz | ja |
| Industrieverpackung | ja |
| Inhalt | 100 Stück |
| Nennspannung | 630 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 41 A |
| Breite | 29,10 mm |
| Höhe | 27,50 mm |
| Länge | 7,50 mm |
| Betriebstemperatur | -60 bis 105 °C |
| Befestigungsart | Löten |
| Brennbarkeitsklasse | V0 (UL94) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2–6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25–4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2–6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2–6 mm² |
Produktbeschreibung

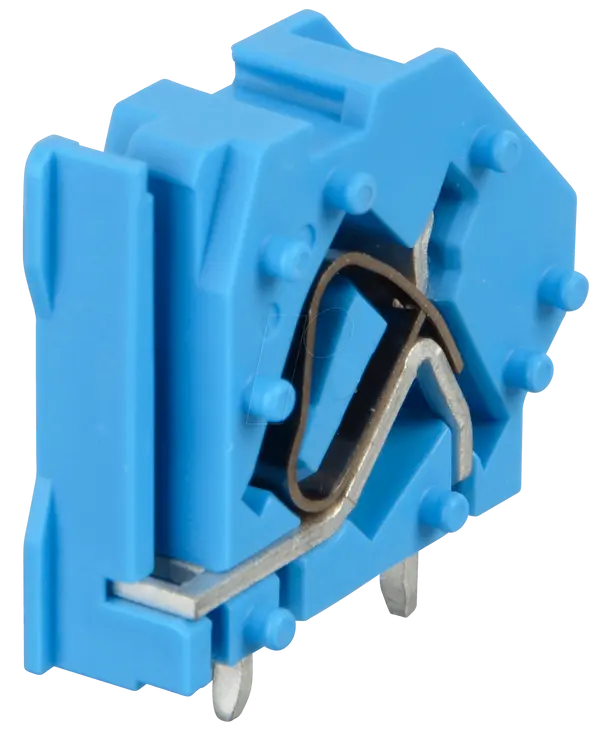

Die Wago 745-834 ist eine modulare Leiterplattenklemme mit 1 Pol und 2 Lötpins. Sie eignet sich für Ex i Anwendungen und verfügt über ein Rastermaß von 7,5 mm. Ausgestattet mit Cage Clamp Technologie und einem schrägen Anschluss zur Leiterplatte, ermöglicht sie eine sichere Verbindung für flexible und starre Leiter. Das Kontaktmaterial besteht aus verzinntem Elektrolytkupfer, das Gehäuse aus blauem Thermoplast.
Die Wago 745-834 Leiterplattenklemme ist vielseitig für industrielle Anwendungen einsetzbar und unterstützt verschiedene Leiterquerschnitte. Ideal für professionelle Installationen und sichere Verbindungen.
