Beschreibung
| Merkmal | Wert |
|---|---|
| Produkt-Art | Digital-Oszilloskop |
| Modell | DOV2504F LA |
| Bandbreite | 250 MHz |
| Samplingrate/Kanal | 1,25 GSa/s |
| Speichertiefe/Kanal | 100 Mpts |
| Anzeige | LCD-Touchscreen, 1024 x 600 Pixel, 17,78 cm |
| Auflösung | 12 Bit |
| Anzahl analoge Eingänge max. | 4 |
| Oszilloskop-Besonderheiten | Digital-Speicher (DSO), Funktionsgenerator, Logic-Analyser |
| Zeitbasis | 1 ns/div – 1000 s/div, Schritt 1-2-5 |
| Vertikal-Ablenkung | ±2 V (500 µV/div – 200 mV/div), ±80 V (500 mV/div – 10 V/div) |
| Vertikale Empfindlichkeit | 200 µV/div – 10 V/div |
| Trigger-Quellen | CH1, CH2, CH3, CH4, LA |
| Triggertyp | Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN |
| Eingangsimpedanz | 1 MΩ ± 2 % |
| Eingangskopplung | DC, AC, Erdung |
| Eingangsspannung | 300 V |
| Stromversorgung | 12 V 4 A Typ-C |
| Abmessungen (L x B x H) | 160 x 260 x 78 mm |
| Gewicht | 1,5 kg |
| Schnittstellen | USB-C, USB-Device, USB-Host, HDMI, LAN |
| AFG Abtastrate | 160 MSa/s |
| AFG vertikale Auflösung | 14 Bit |
| AFG maximale Frequenz | 30 MHz |
| Messkategorie | CAT II |
| Kalibriert | Werksstandard (ohne Zertifikat) |
| Plastikfreie Verpackung | Ja |

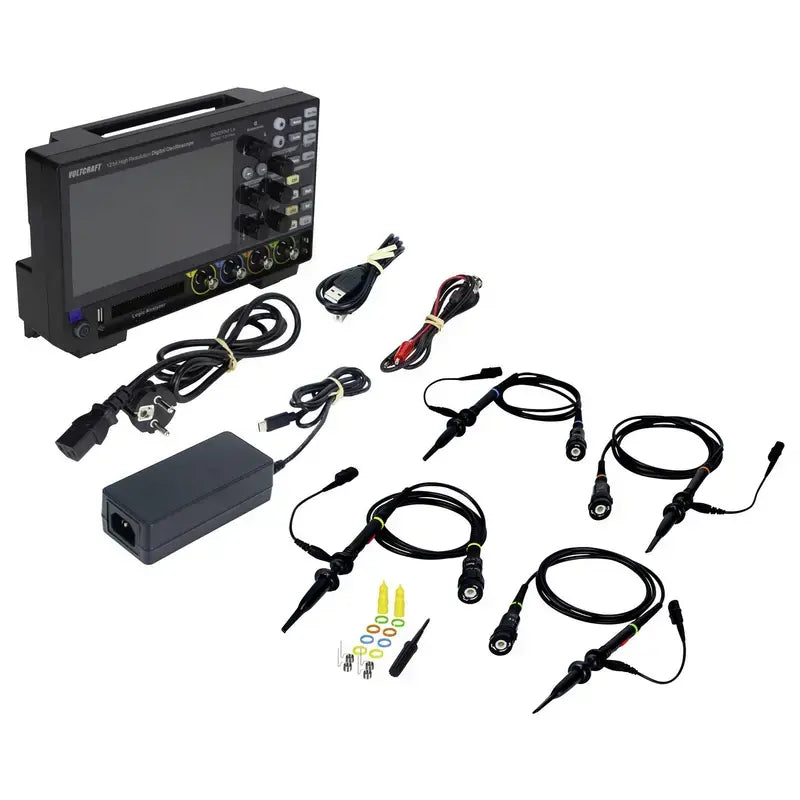

| Lieferumfang | Oszilloskop, USB Type-C Netzteil, USB-Kabel, 4 Prüfspitzen, 2 Probenjustiersets, BNC-Kabel, Software & englische Anleitung auf CD, Kurzanleitung, Sicherheitsdatenblatt |
Produktbeschreibung
Das Digital-Oszilloskop DOV2504F LA bietet eine Bandbreite von 250 MHz und eine Samplingrate von 1,25 GSa/s pro Kanal. Vier analoge Eingänge, ein integrierter Funktionsgenerator und ein Logic-Analyser ermöglichen vielseitige Anwendungen in Labor und Service. Das 17,78 cm LCD-Touchdisplay mit 1024 x 600 Pixel sorgt für eine präzise Darstellung, während Schnittstellen wie USB-C, HDMI und LAN optimale Konnektivität bieten. Die Speichertiefe von 100 Mpts/Kanal, umfangreiche Trigger-Optionen sowie eine plastikfreie Verpackung runden das Oszilloskop ab.
Dieses Digital-Oszilloskop eignet sich für professionelle Messungen und Analyse digitaler und analoger Signale. Umfangreiches Zubehör im Lieferumfang.
