Beschreibung

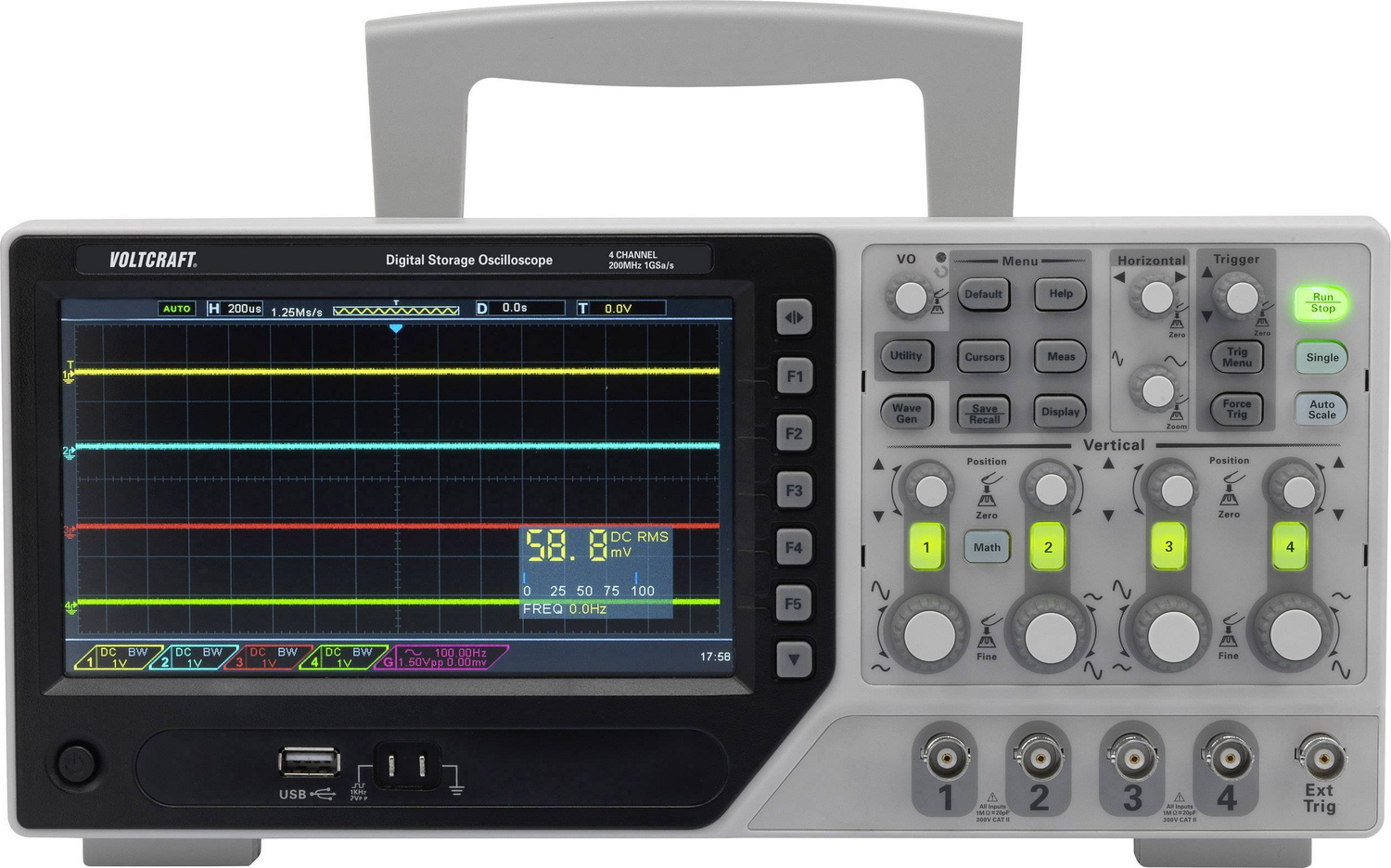

Digitales Speicheroszilloskop DSO-1204E

Lieferumfang

• Digitales Speicheroszilloskop
• 4 Tastköpfe
• USB-Kabel
• Netzkabel
• Software-CD mit vollständiger englischer Anleitung
• Kurzanleitung

Beschreibung

Das Einsteiger-Modell im Bereich der digitalen Speicheroszilloskope. Das Gerät verfügt über vier Kanäle mit einer Bandbreite von 200 MHz und einer Realtime-Samplingrate von max. 1 GSa/s. Die Speichertiefe beträgt 64 kpts, wobei bei der Nutzung von nur einem Kanal bis zu 1 Mpts zur Verfügung stehen. Das 17,7 cm (7″) große Farb-Display hat eine Auflösung von 800 x 480 Pixel und bietet eine sehr gute Ablesbarkeit. In Verbindung mit dem USB-Host zur Speicherung der Daten auf einen optionalen Stick ist Ihr Digital-Oszilloskop DSO-1204E nahezu unschlagbar. Automatische Messfunktionen inkl. FFT, umfangreiche Trigger-Möglichkeiten, eine USB-Schnittstelle, ein mehrsprachiges Hilfemenü sowie eine serienmäßig im Lieferumfang enthaltene Software runden die Leistungsmerkmale Ihres Oszilloskops perfekt ab. Kalibrierung nach Werksstandard: Eine Werkskalibrierung wird im Rahmen der Qualitätssicherung in der Produktion des Messgerätes durchgeführt. Diese reicht für allgemeine Messungen aus und gewährleistet die Einhaltung der Toleranzgrenzen wie in den technischen Daten angegeben. Die technischen Daten sind in der Bedienungsanleitung angegeben. Ein Zertifikat wird hierbei nicht erstellt.

Eigenschaften

• 200 MHz Bandbreite
• 4 Kanäle
• USB-Schnittstelle zur Datenübertragung
• 17,7 cm (7″) TFT Farb-Display

Technische Attribute

• Anzeige: TFT-Farbdisplay
• Bildschirm-Größe: 17,7 cm (7″)
• Zeitbasis: 2 nS-100 S/div
• Vertikal-Ablenkung: 500 μV – 10 V/div
• Eingangsimpedanz: 1
• Eingangskopplung: AC/DC/GND
• Eingangsspannung: 500µV/div bis 10V/div
• Spannungs-Versorgung (Details): 100-240Vrms, 45Hz to 440Hz
• Abm.: (L x B x H) 313 x 108 x 142 mm
• Gewicht: 2.8
• Höhe: 142
• Länge: 313
• Breite: 108
• Display: 800 x 480
• Anzahl analoge Eingänge max.: 4
• Kalibriert: Werksstandard (ohne Zertifikat)
• Schnittstellen: USB 2.0 Buchse A
• Messkategorie: CAT II 300 V
• Oszilloskop-Besonderheiten: Digital-Speicher (DSO)
• Typ: DSO-1204E
• Bandbreite: 200
• Speichertiefe/Kanal: 64
• Auflösung: 8
• Samplingrate/Kanal: 1
• Produkt-Art: Digital-Oszilloskop
