Beschreibung

Highlights & Details

• 80 MHz Bandbreite
• 4 Kanäle
• USB-Schnittstelle zur Datenübertragung
• 17,7 cm (7″) TFT Farb-Display

Ausstattung

• USB-Schnittstelle
• Integriertes Hilfesystem.

Lieferumfang

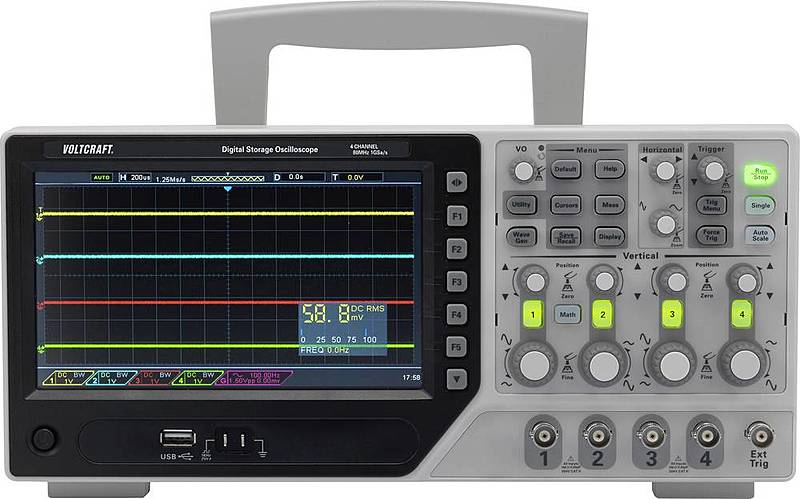

• Digitales Speicheroszilloskop
• 4 Tastköpfe
• USB-Kabel
• Netzkabel
• Software-CD mit vollständiger englischer Anleitung
• Kurzanleitung

Technische Daten

Anzeige

TFT-Farbdisplay

Bildschirm-Größe

17,7 cm (7″)

Zeitbasis

2 nS-100 S/div

Vertikal-Ablenkung

500 μV – 10 V/div

Eingangsimpedanz

1 MΩ

Eingangskopplung

AC/DC/GND

Eingangsspannung

500µV/div bis 10V/div

Spannungs-Versorgung (Details)

100-240Vrms, 45Hz to 440Hz, V/AC

Gewicht

2.8 kg

Anzahl analoge Eingänge max.

4

Auflösung

8 Bit

Bandbreite

80 MHz

Besonderheiten

Digital-Speicher (DSO)

Breite

318 mm

Display

800 x 480 Pixel

Höhe

150 mm

Kalibriert nach

Werksstandard (ohne Zertifikat)

Kategorie

Digital-Oszilloskop

Länge

110 mm

Messkategorie

CAT II 300 V

Samplingrate/Kanal

1 GSa/s

Schnittstellen

USB 2.0 Buchse A
USB 2.0 Buchse B

Speichertiefe/Kanal

64 kpts

Typ

DSO-1084E
