Beschreibung
| Merkmal | Wert |
|---|---|
| Produkttyp | Trennschaltverstärker |
| Modell | IM1-22EX-R |
| Anzahl der Kanäle | 2 |
| Ausgänge Relais Schließer | 2 |
| Schaltspannung | 250 V |
| Schaltstrom | 2 A |
| Schaltleistung | 500 VA |
| Schaltfrequenz | 10 Hz |
| Anzahl Eingänge nach NAMUR | 2 |
| Bemessungsversorgungsspannung AC | 20–250 V |
| Bemessungsversorgungsspannung DC | 20–125 V |
| Bemessungsbetriebsfrequenz | 40–70 Hz |
| Leistungsaufnahme | 3 W |
| Betriebstemperatur | -25 bis 70 °C |

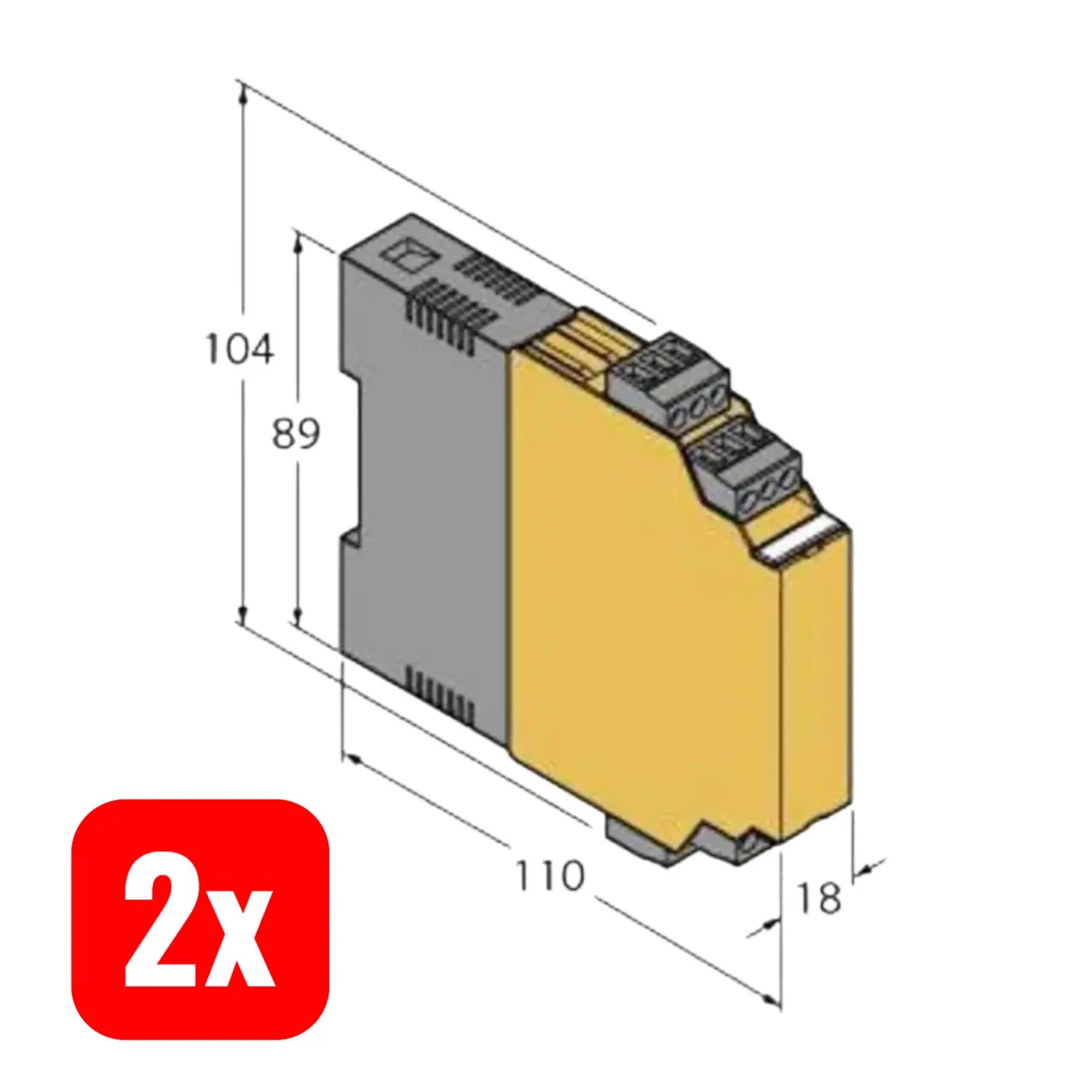

| Breite | 18 mm |
| Höhe | 110 mm |
| Tiefe | 104 mm |
| Montageart | Schnappbefestigung Tragschiene |
| Elektrischer Anschluss | Schraubanschluss |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | 2 |
| Galvanische Trennung Eingang/Ausgang | ja |
| Galvanische Trennung Ausgang/Ausgang | ja |
| Galvanische Trennung Versorgung/alle Stromkreise | ja |
| Eigensicher nach EN 60947-5-6 NAMUR | ja |
| Geeignet für Sicherheitsfunktionen | nein |
| Gerätebauform | Einbaugerät |
| Bruttogewicht | 0,173 kg |
| Normen und Zulassungen | ATEX, IECEx, UL, CFMUS, CSA, TR CU, NEPSI, KOSHA, TIIS, CCOE, INMETRO |
| Einsatzbereich | Zone 2 |
| ECLASS | 27210121 |
Produktbeschreibung
Der Trennschaltverstärker IM1-22EX-R ist ein 2-kanaliges Einbaugerät mit zwei Relaisausgängen (Schließer). Mit einer Bemessungsversorgungsspannung von 20–250 V AC oder 20–125 V DC eignet sich das Gerät für vielseitige industrielle Anwendungen. Der Trennschaltverstärker bietet allseitige galvanische Trennung, SIL 2 nach IEC 61508, verpolungssicheren Eingang sowie Überwachung der Eingangskreise auf Drahtbruch und Kurzschluss. Zertifizierungen wie ATEX, IECEx und weitere ermöglichen den Einsatz in Zone 2.
Der IM1-22EX-R unterstützt NAMUR-Eingänge und ermöglicht eine einfache Montage per Schnappbefestigung auf Tragschiene, mit Schraubanschluss. Geeignet für Anwendungen, die zuverlässige Trennung und Sicherheit in der Signalübertragung erfordern.
