Beschreibung

Highlights & Details

• 100 MHz
• Anzahl analoge Eingänge max. 2
• 100 MHz, 200 MHz Bandbreitenmodelle
• Neue Generation der Hochgeschwindigkeitsanzeigetechnologie:
•  • Wellenform-Erfassungsrate bis zu 100.000 wfm/s (Normalbetrieb) und 400.000 wfm/s (Sequenzmodus)
•  • Unterstützt 256-stufige Intensitätsgradierung und Farb-Anzeigemodi Aufzeichnungslänge bis zu 14 Mpts
•  • Digitales Auslösesystem
• Triggerung und Dekodierung über seriellen Bus (Standard), unterstützt Protokolle IIC, SPI, UART, RS232, CAN, LIN
• Videoauslösung, unterstützt HDTV
• Geringes Hintergrundgeräusch durch Spannungsskalen von 500 μV/div bis 10 V/div
• History Wellenform-Aufzeichnung (History) Funktion, Maximum der aufgenommenen Wellenformlänge beträgt 80.000 Bilder.

Technische Daten

 Anzeige

TFT-LCD 800 x 480 Pixel

Bildschirm-Größe

17,78cm

Zeitbasis

1.0 ns/div – 100 s/div

Vertikal-Ablenkung

500 μV/div – 10 V/div

Eingangsimpedanz

1MΩ

Eingangskopplung

DC, AC, GND

Eingangsspannung

240V

Spannungs-Versorgung (Details)

100-240 VAC 50/60/400 Hz

Abm.

(L x B x H) 151 x 312 x 132.6 mm

Gewicht

3.8kg

Höhe

132.6mm

Länge

151mm

Breite

312mm

Display

TFT-LCD 800 x 480Pixel

Anzahl analoge Eingänge max.

2

Kalibriert

Werksstandard (ohne Zertifikat)

Schnittstellen

USB-Device

USB-Host

LAN

Messkategorie

CAT II

Oszilloskop-Besonderheiten

Digital-Speicher (DSO)

Typ

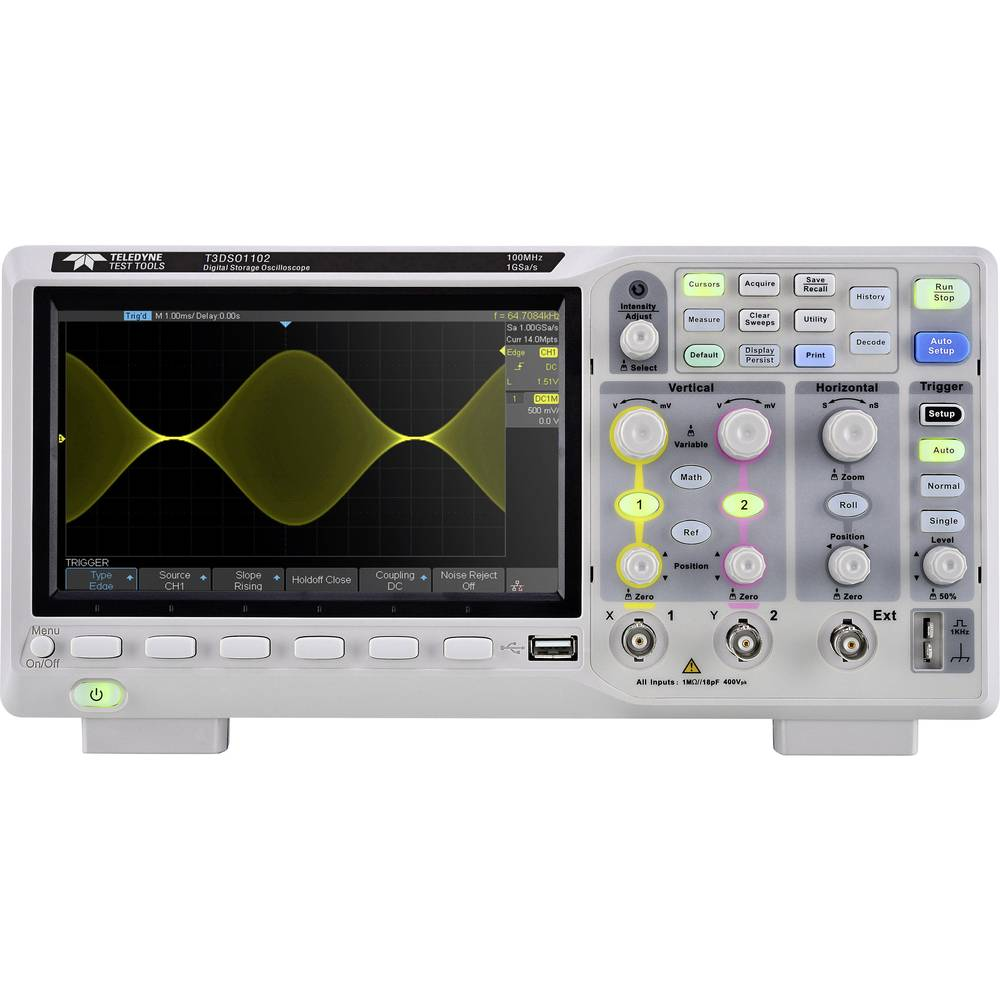

T3DSO1102

Bandbreite

100MHz

Speichertiefe/Kanal

14Mpts

Auflösung

8Bit

Samplingrate/Kanal

1GSa/s

Produkt-Art

Digital-Oszilloskop
