Beschreibung

Highlights & Details

• Prüfspannung 50V, 100V, 250V, 500V, 1kV
• Schutzleiterwiderstandsmessung ±200mA
• Kapazitätsmessung
• AC/DC Spannungsmessung bis 600V

Beschreibung

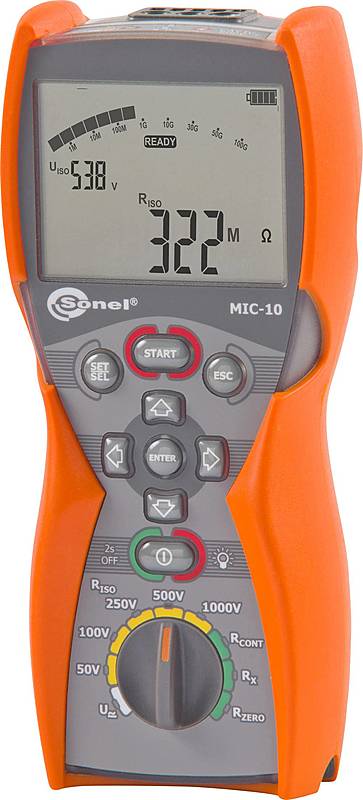

Ergonomischer Handheld 1 kV-Isolations- u. Durchgangstester von Sonel für jede Werkzeugtasche, ideal zur schnellen Überprüfung von elektrischen Maschinen und Anlagen.

Ausstattung

• Robustes gummigeschütztes Gehäuse IP67
• CAT IV 600V
• Tragetasche
• Batterien.

Lieferumfang

• Prüfleitung mit Bananenbuchsen 1,2m, schwarz
• Prüfleitung mit Bananenbuchsen 1,2m, rot
• Krokodilklemme K01 schwarz
• Prüfspitze mit Bananenbuchse, schwarz
• Prüfspitze mit Bananenbuchse, rot
• Tragetasche M6
• Tragegurt
• Halterung
• Bedienungsanleitung
• ISO-Kalibrierzertifikat
• Batterien

Technische Daten

• Bereich Isolationswiderstand 0,0…999 kΩ bei 50 V Prüfspannung: Auflösung: 0,1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…9,999 MΩ bei 50 V Prüfspannung: Auflösung: 0,001 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 10,0..99,99 MΩ bei 50 V Prüfspannung: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 100,0…250,0 MΩ bei 50 V Prüfspannung: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 0,0…999,9 kΩ bei 100 V Prüfspannung: Auflösung:0, 1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…9,999 MΩ bei 100 V Prüfspannung: Auflösung: 0,001 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 10,00..99,99 MΩ bei 100 V Prüfspannung: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 100,0…500,0 MΩ bei 100V Prüfspannung: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 0,0…999,9 kΩ bei 250 V Prüfspannung: Auflösung: 0,1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…9,999 MΩ bei 250 V Prüfspannung: Auflösung: 0,001 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 10,00..99,99 MΩ bei 250 V Prüfspannung: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 100,0…999,0 MΩ bei 250V Prüfspannung: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1…2 GΩ bei 250V Prüfspannung: Auflösung: 0,001 GΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 0,0…999,9 kΩ bei 500 V Prüfspannung: Auflösung: 0,1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…9,999 MΩ bei 500 V Prüfspannung: Auflösung: 0,001 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 10,00..99,99 MΩ bei 500 V Prüfspannung: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 100,0…999,0 MΩ bei 500V Prüfspannung: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…5,000 GΩ bei 500V Prüfspannung: Auflösung: 0,001 GΩ, Genauigkeit: ±(4% v.M. + 6 Digits); Bereich Isolationswiderstand 0,0…999,9 kΩ bei 1 kV Prüfspannung: Auflösung: 0,1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…9,999 MΩ bei 1 kV Prüfspannung: Auflösung: 0,001 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 10,00..99,99 MΩ bei 1 kV Prüfspannung: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 100,0…999,0 MΩ bei 1 kV Prüfspannung: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstand 1,000…,000 GΩ bei 1 kV Prüfspannung: Auflösung: 0,001 GΩ, Genauigkeit: ±(4% v.M. + 6 Digits); Bereich Isolationswiderstand 5,00…10,00 GΩ bei 1 kV Prüfspannung: Auflösung: 0,01 GΩ, Genauigkeit: ±(6% v.M. + 6 Digits); Bereich AC/DC Messung: 0,0..299,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 6 Digits); Bereich AC/DC Messung: 300…600 V, Auflösung: 1 V, Genauigkeit: ±(2% v.M. + 2 Digits); Frequenzbereich: 45…65 Hz; Prüfstrom Durchgangsmessung ±200mA; Bereich Durchgangsmessung 0,00…19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Durchgangsmessung 20…199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Durchgangsmessung 200…1999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(4% v.M. + 3 Digits); Bereich Kapazitätsmessung 1…999 nF: Auflösung: 1 nF, Genauigkeit: ±(5% v.M. + 5 Digits); Bereich Kapazitätsmessung 1,00…9,99 µF: Auflösung: 0,01 µF, Genauigkeit: ±(5% v.M. + 5 Digits)

Schutzart

IP67

Gewicht

1.52 kg

Breite

305 mm

Höhe

265 mm

Kalibriert nach

ISO

Kategorie

Isolationsmessgerät

Länge

160 mm

Messkategorie

CAT IV 600 V
