Beschreibung
| Merkmal | Wert |
|---|---|
| Produkt-Art | Leistungsschalter |
| Typ | 3RV2021-1BA15 |
| Baugröße | S0 |
| Einstellbereich Strom | 1,4 – 2 A |
| Polzahl | 3-polig |
| Schaltspannung (max.) | 690 V |
| Montageart | Schnappbefestigung |
| Betriebstemperatur | -20 bis +60 °C |
| Anschluss | Schraubanschluss |
| Schutzart | IP20 |
| Abmessungen (B x H x T) | 45 x 97 x 97 mm |
| Inhalt | 1 Stück |
| RoHS-konform | Ja |
| Bemessungsbetriebsleistung AC-3, 400 V | 0,8 kW |
| Mit integriertem Hilfsschalter | Ja (1S+1Ö) |
| Bemessungsdauerstrom Iu | 2 A |
| Mit integriertem Unterspannungsauslöser | Nein |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 1,4 – 2 A |
| Mit thermischem Überlastschutz | Ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betätigungselement | Drehknopf |
| Auslösetechnik | Magnetisch |
| Bemessungsbetriebsleistung AC-3, 230 V | 0,4 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Phasenausfallempfindlich | Ja |
| Geräteausführung | Einbaugerät, Festeinbautechnik |
Produktbeschreibung

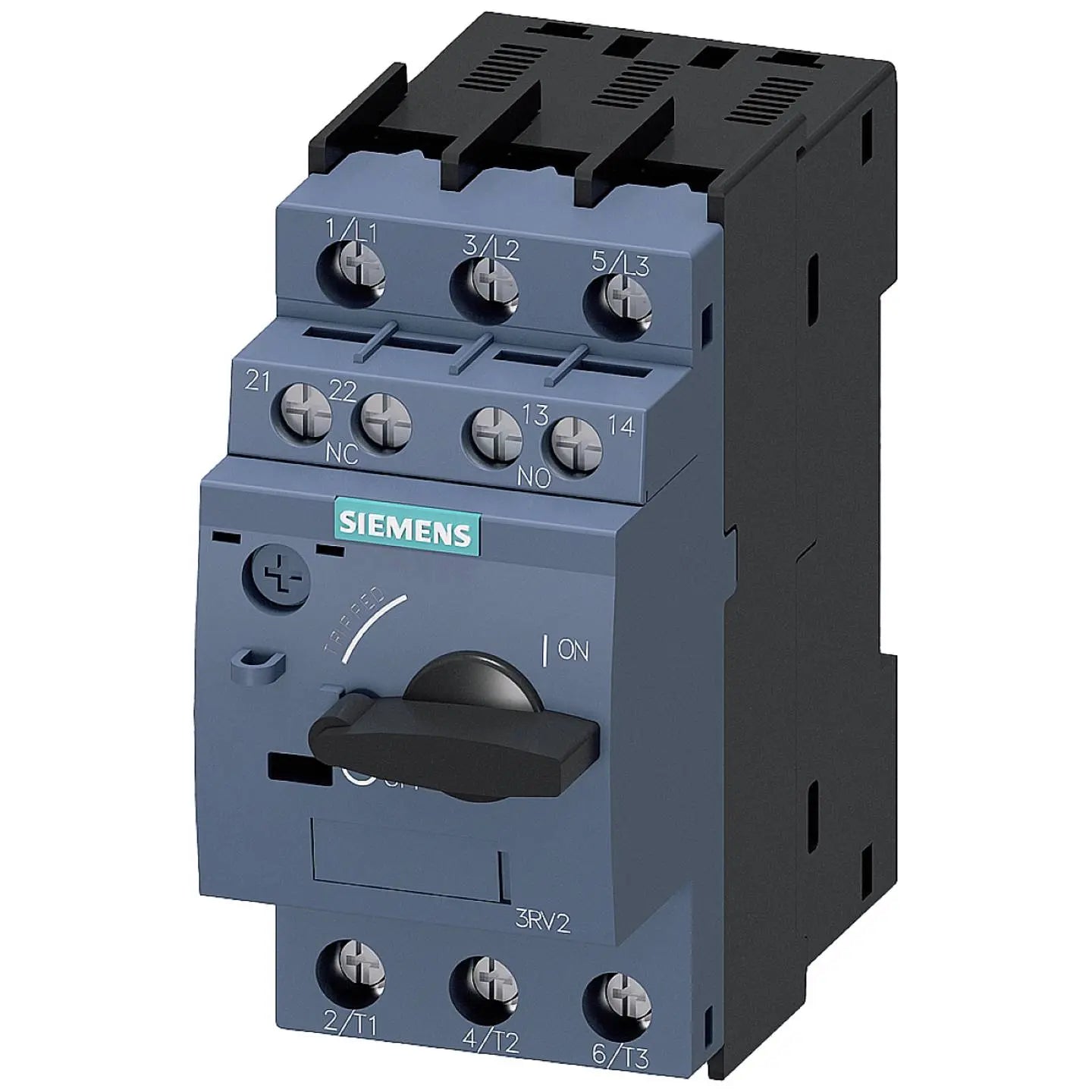

Der Leistungsschalter 3RV2021-1BA15 der Baugröße S0 ist für den Motorschutz und das sichere Abschalten bei Kurzschluss konzipiert. Er bietet einen einstellbaren Strombereich von 1,4 bis 2 A, eignet sich für 3-polige Anwendungen und ist mit integriertem Hilfsschalter 1S+1Ö ausgestattet. Der Schraubanschluss und die kompakte Bauweise ermöglichen eine einfache Installation im Schaltschrank. Der Leistungsschalter ist IP20 geschützt, phasenausfallempfindlich und für AC-3 Anwendungen bis 0,8 kW bei 400 V ausgelegt.
Der Motorschutzschalter 3RV2021-1BA15 ist kompatibel mit IE3/IE4-Motoren und für den Einsatz in industriellen Verbraucherabzweigen optimiert.
