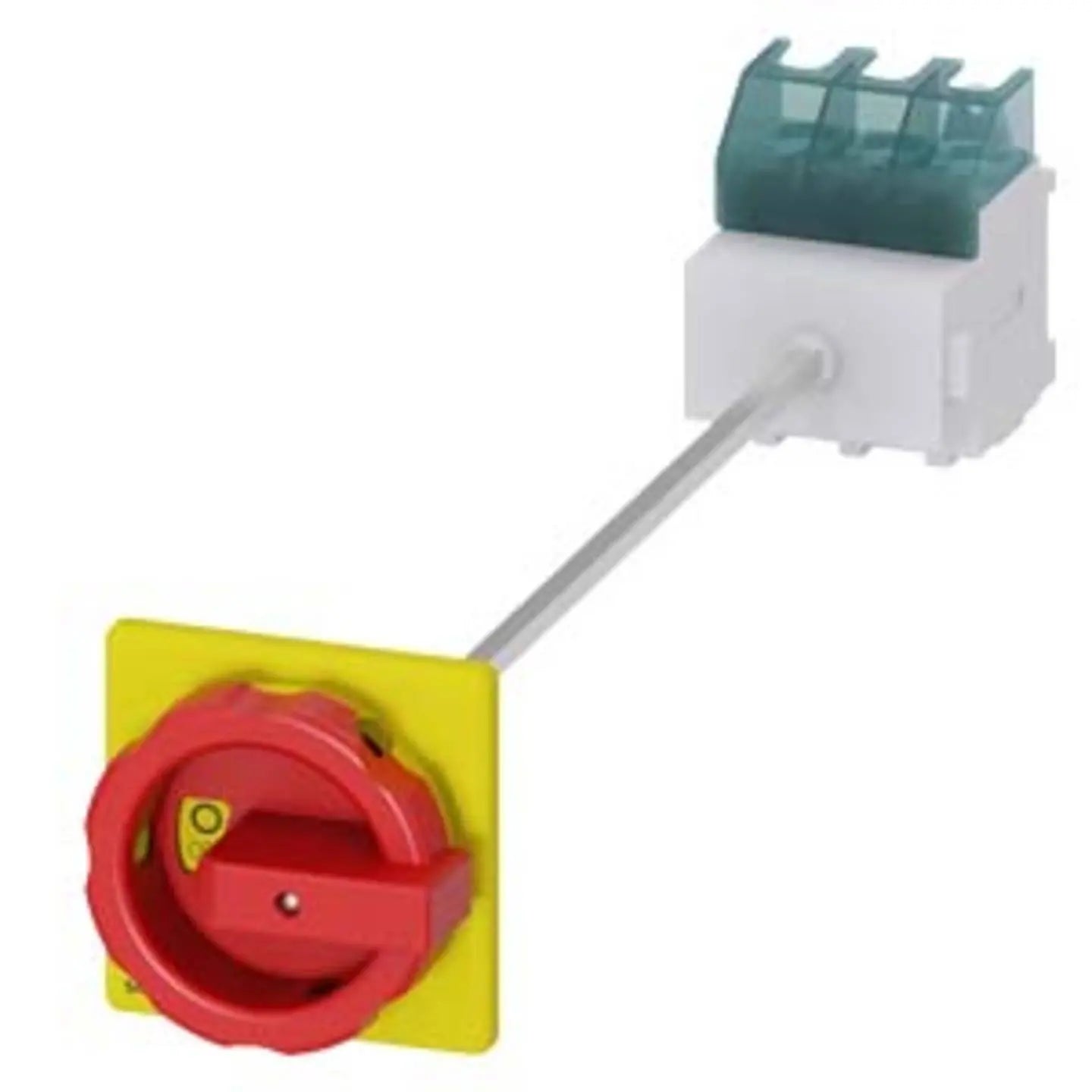

Beschreibung

Technische Daten

Schutzart: IP65

• Isolationsspannung: 690 V
• Betriebsfrequenz: 50/60 Hz
• Umgebungstemperatur: -25 °C – +55 °C
• Stoßspannungsfestigkeit: 6 kV
• mechanische Lebensdauer: 100000
• elektrische Lebensdauer: 6000
• Farbe des Betätigungselements: rot
• Baugröße des Lasttrennschalters: 3
• Verlustleistung: 13.5 W

Betriebsspannung (Details)

690 V/AC

Farbe

Rot

Gelb

Abm.

(B x H x T) 90 x 106 x 468.5 mm

Nennstrom

63 A

Nennstrom – gerundet

63 A

Tiefe

468.5 mm

Höhe

106 mm

Breite

90 mm

Ausführung

Not-Aus-Schalter

Nennspannung

690 V/AC

Querschnitt

35 mm²

Polzahl

3

Bemessungsbetriebsleistung bei AC-3, 400 V

19 kW

Anzahl der Hilfskontakte als Schließer

0

Anzahl der Hilfskontakte als Öffner

0

Bemessungsdauerstrom Iu

63 A

Polzahl

3

Schutzart (IP), frontseitig

IP65

Anzahl der Hilfskontakte als Wechsler

0

Anzahl der Schalter

1

Verriegelbar

TRUE

Motorantrieb integriert

FALSE

Anschlussart Hauptstromkreis

Rahmenklemme

Ausführung als NOT-AUS-Einrichtung

TRUE

Ausführung des Betätigungselements

kurzer Drehgriff

Ausführung als Hauptschalter

TRUE

Ausführung als Sicherheitsschalter

TRUE

Ausführung als Wartungs-/Reparaturschalter

TRUE

Bemessungsbetriebsleistung bei AC-23, 400 V

22 kW

Bemessungskurzzeitstromfestigkeit Icw

1.26 kA

Farbe des Betätigungselements

rot

Geeignet für Bodenbefestigung

TRUE

Geeignet für Frontbefestigung 4-Loch

TRUE

Geeignet für Frontbefestigung Zentral

FALSE

Geeignet für Verteilereinbau

TRUE

Geeignet für Zwischenbau

TRUE

Max. Bemessungsbetriebsspannung Ue bei AC

690 V

Motorantrieb optional

FALSE

Spannungsauslöser optional

FALSE

Készülék kivitel

Einbaugerät Festeinbautechnik

Bemessungsdauerstrom bei AC-21, 400 V

63 A

Ausführung als Wendeschalter

FALSE

Bemessungsdauerstrom bei AC-23, 400 V

43

Schutzart (NEMA)

sonstige

Produkt-Art

Lasttrennschalter
