Beschreibung

Technische Daten

Spannungsart: AC/DC

• Leiterquerschnitt eindrähtig oder mehrdrähtig: 120 mm²

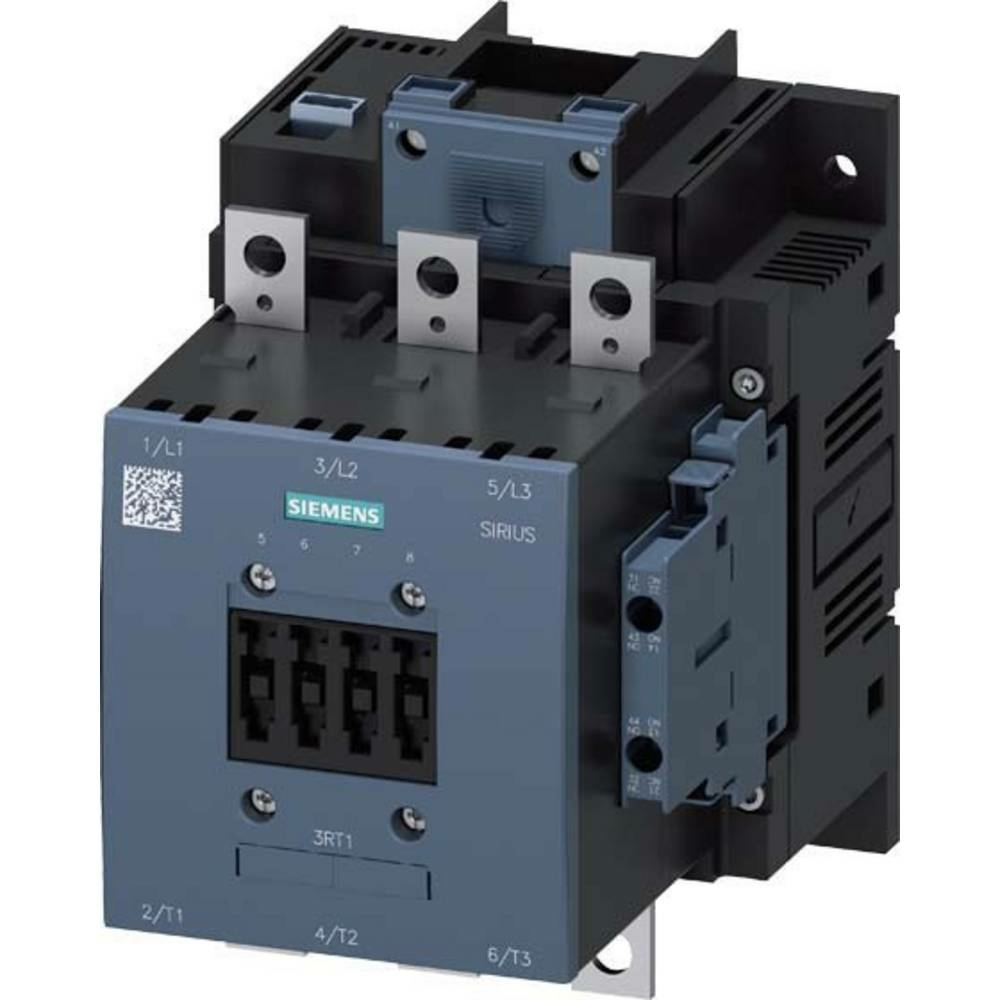

Typ

3RT1055-6NB36

Baugröße

S6

Polzahl

3polig



Kontaktart

3 Schließer

Nennspannung

1000 V/AC



Montageart

Schraubbefestigung

Anschluss

Schienenanschluss

Mechanische Lebensdauer

10000000

Schutzart

IP00

Min. Temperatur

-25 °C

Max. Temperatur

+60 °C

Breite

120 mm

Höhe

172 mm

Tiefe

170 mm

Abm.

(B x H x T) 120 x 172 x 170 mm

Bemessungsbetriebsleistung bei AC-3, 400 V

75 kW

Anzahl der Schließer als Hauptkontakte

3

Anzahl der Hilfskontakte als Schließer

2

Anzahl der Hilfskontakte als Öffner

2

Bemessungsbetriebsstrom Ie bei AC-3, 400 V

150 A

Bemessungsbetriebsstrom Ie bei AC-1, 400 V

185 A

Bemessungsbetriebsstrom Ie bei AC-4, 400 V

132 A

Bemessungsbetriebsleistung bei AC-4, 400 V

75 kW

Produkt-Art

Leistungsschütz
