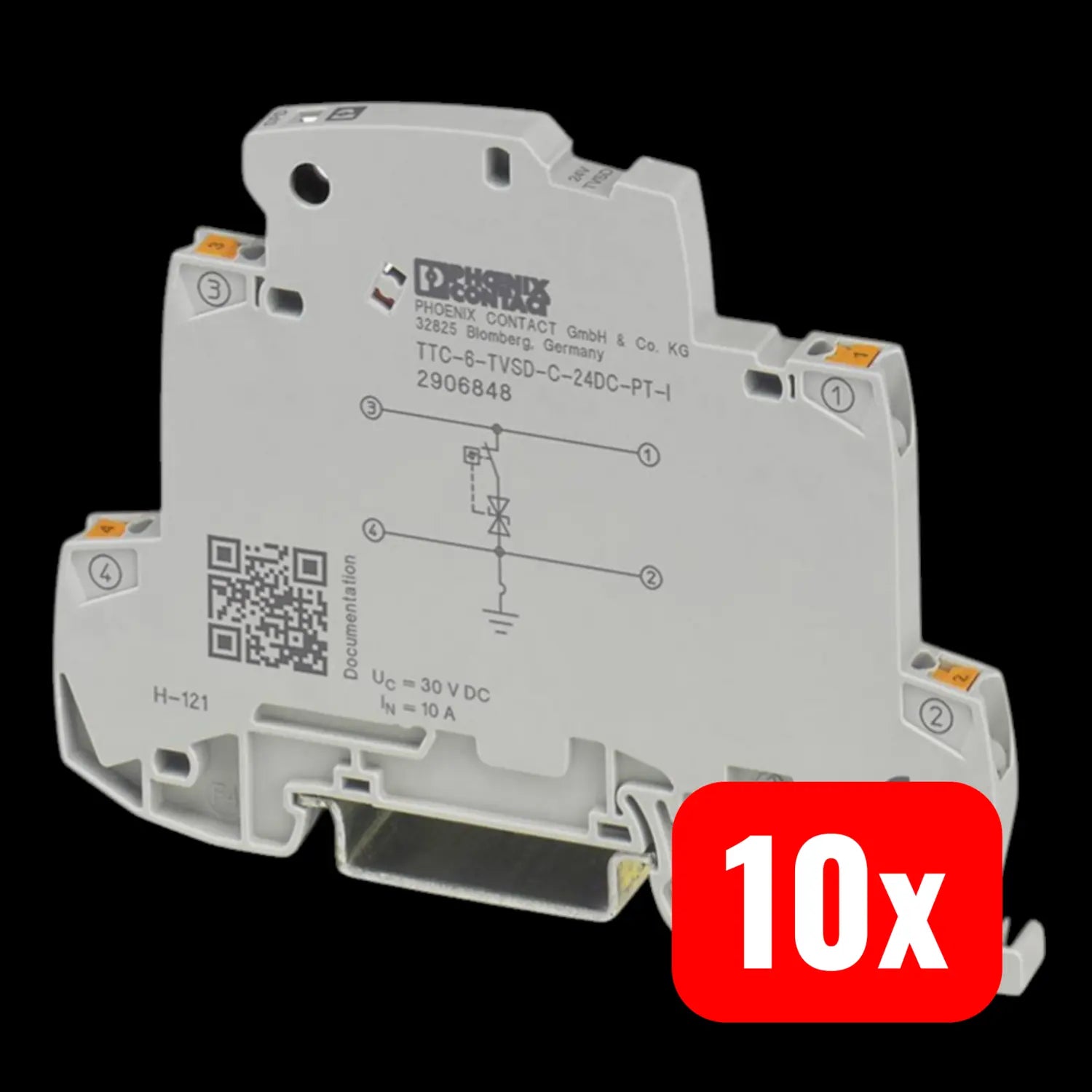

Beschreibung

Produkttyp
Überspannungsschutz für MSR-Technik

Produktfamilie
TERMITRAB complete

IEC-Prüfklasse
C3

Bauform
Tragschienenmodul einteilig

Meldung Überspannungsschutz defekt
optisch

Isolationseigenschaften

• Überspannungskategorie: III

• Verschmutzungsgrad: 2

• Nennspannung UN: 24 V DC

Anschlussart

• Anschlussart: Push-in-Anschluss

• Leiterquerschnitt flexibel: 0,2 mm² … 2,5 mm²

• Leiterquerschnitt starr: 0,2 mm² … 4 mm²

• Leiterquerschnitt AWG: 24 … 12

Abmessungen

• Breite: 6,2 mm

• Höhe: 92 mm

• Tiefe: 69,5 mm (inkl. Tragschiene 7,5 mm)

Material und Farbe

• Farbe: grau (RAL 7042)

• Brennbarkeitsklasse nach UL 94: V-0

• Isolierstoff: PBT

• Material Gehäuse: PBT

Mechanische Daten

• Offene Seitenwand: Ja

Elektrische Eigenschaften

• Wirkungsrichtung: Line-Earth Ground

• Höchste Dauerspannung UC:

  • 30 V DC

  • 21 V AC

• Bemessungsstrom: 10 A (60 °C)

• Betriebswirkstrom IC bei UC: ≤ 5 µA

• Schutzleiterstrom IPE: ≤ 5 µA

• Nennableitstoßstrom In (8/20 µs, Ader-Erde): 150 A

• Schutzpegel Up (Ader-Erde):

  • ≤ 50 V (C3 – 25 A)

  • ≤ 50 V (C3 – 30 A)

• Ansprechzeit tA (Ader-Erde): ≤ 1 ns

• Einfügungsdämpfung aE, asym.: typ. 0,3 dB (≤ 520 kHz / 150 Ω)

• Grenzfrequenz fg (3 dB), asym. (PE) im 150 Ω-System: typ. 1,7 MHz

• Kapazität (Ader-Erde): 1,5 nF

• Widerstand pro Pfad: ≤ 100 mΩ

• Meldung Überspannungsschutz defekt: optisch

• Stoßstromfestigkeit (Ader-Erde): C3 – 30 A

Umgebungsbedingungen

• Schutzart: IP20 (mit Enddeckel)

• Umgebungstemperatur (Betrieb): -40 °C … 85 °C

• Umgebungstemperatur (Lagerung/Transport): -40 °C … 85 °C

• Höhenlage: ≤ 4000 m (amsl)

• Zulässige Luftfeuchtigkeit (Betrieb): 5 % … 95 %

Normen/Bestimmungen

• IEC 61643-21

  • Hinweis: 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012

• EN 61643-21

  • Hinweis: 2001 + A1:2009 + A2:2013

Montageart
Tragschiene: 35 mm
