Beschreibung
| Lieferumfang | 50 Stück |
| Merkmal | Wert |
|---|---|
| Produktart | Reihenklemme, Diodenklemme |
| Modell | PT 2,5-DIO/R-L |
| Typ | 3210237 |
| Serie | PT 2,5-DIO/R-L |
| Mit integrierter Diode | Ja, 1N 4007 |
| Polzahl / Anschlüsse | 2 |
| Etagen | 1 |
| Montageart | NS 35/7,5 und NS 35/15 |
| Abmessungen (L x B x H) | 48,5 x 5,2 x 36,5 mm |
| Höhe mit NS35/15 | 44,0 mm |
| Breite | 5,2 mm |
| Länge | 48,5 mm |
| Nennspannung | 800 V |
| Nennstrom | 0,5 A |
| Bemessungsstoßspannung | 8 kV |
| Belastungsstrom | 0,5 A |
| Durchlassrichtung | Von rechts nach links |
| Sperrspannung UR | 1300 V |
| Dauergrenzstrom IFAV | 0,5 A |
| Querschnitt starr | 0,14 mm² – 4 mm² (AWG 26–12) |
| Querschnitt flexibel | 0,14 mm² – 2,5 mm² (AWG 26–14) |
| Aderendhülse (ohne/mit Kunststoffhülse) | 0,14 mm² – 2,5 mm² (AWG 26–14) |
| Twin-Aderendhülse | 0,5 mm² |
| Abisolierlänge | 8,0 – 10,0 mm |
| Anschlusstechnik | Push-in-Anschluss, Schnellanschluss |
| Werkstoff / Isolierstoff | Polyamid (PA) |
| Farbe | Grau |
| Brennbarkeitsklasse | V0 (UL94), Brandverhalten V2 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Temperaturbereich | -60 bis +105 °C |
| Industrieverpackung | Ja |
| Explosionsgeprüfte Ausführung „ex e“ | Nein |
| Abschlussplatte erforderlich | Ja |
| Intern gebrückt | Ja |
Produktbeschreibung

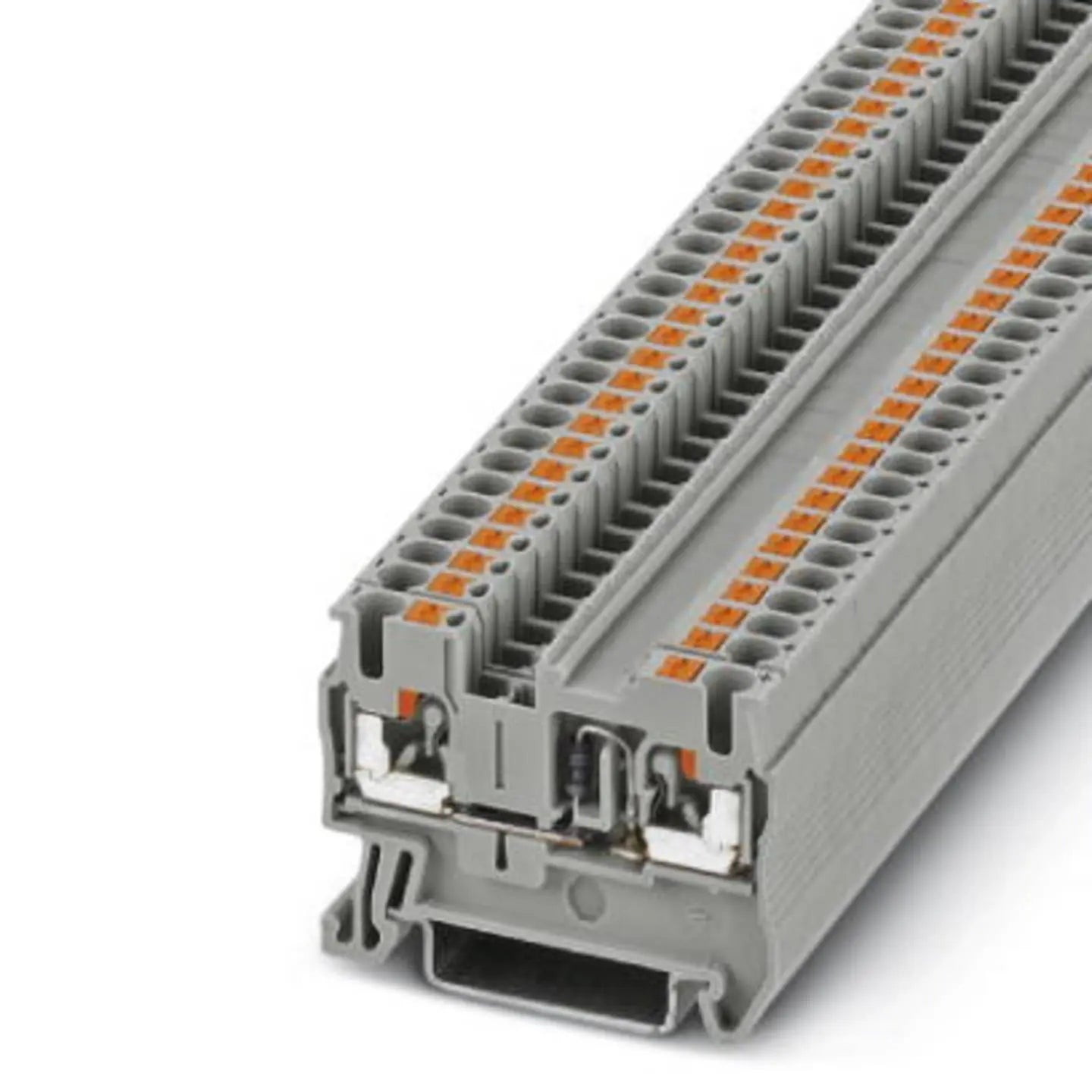

Die Diodenklemme PT 2,5-DIO/R-L Typ 3210237 eignet sich für den Einsatz in industriellen Schaltschränken und bietet einen Push-in-Anschluss für eine schnelle Verdrahtung. Sie verfügt über eine integrierte Diode 1N 4007, ist für Nennspannungen bis 800 V und Nennströme bis 0,5 A ausgelegt und unterstützt flexible sowie starre Leiter von 0,14 mm² bis 4 mm². Das Gehäuse besteht aus robustem Polyamid in Grau, die Montage erfolgt auf NS 35/7,5 oder NS 35/15 Hutschienen.
Die Reihenklemme PT 2,5-DIO/R-L ist ideal für professionelle Anwendungen, bei denen eine zuverlässige Diodenfunktion und sichere Anschlusstechnik benötigt werden.
