Beschreibung

Technische Daten

• Bauform: QPD 5×6,0
• Anschlusstechnik: QUICKON-Anschluss
• Schlüsselweite Überwurfmutter: 30 mm
• Anzugsdrehmoment-Überwurfmutter: 15 Nm
• Aderisolationsmaterial: PVC / PE / TPE / Gummi
• Aderdurchmesser inkl. Isolation: 2,95 mm … 5 mm
• Leitungsaußendurchmesser: 12 mm … 20 mm
• Umgebungstemperatur (Lagerung/Transport): -40 °C … 100 °C
• Bemessungsstoßspannung (III/3): 6 kV
• Steckzyklen: >= 50 (QUICKON-Anschlüsse max. 10)
• Material Kontaktträger: PA
• Brennbarkeitsklasse nach UL 94: V0
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Typ

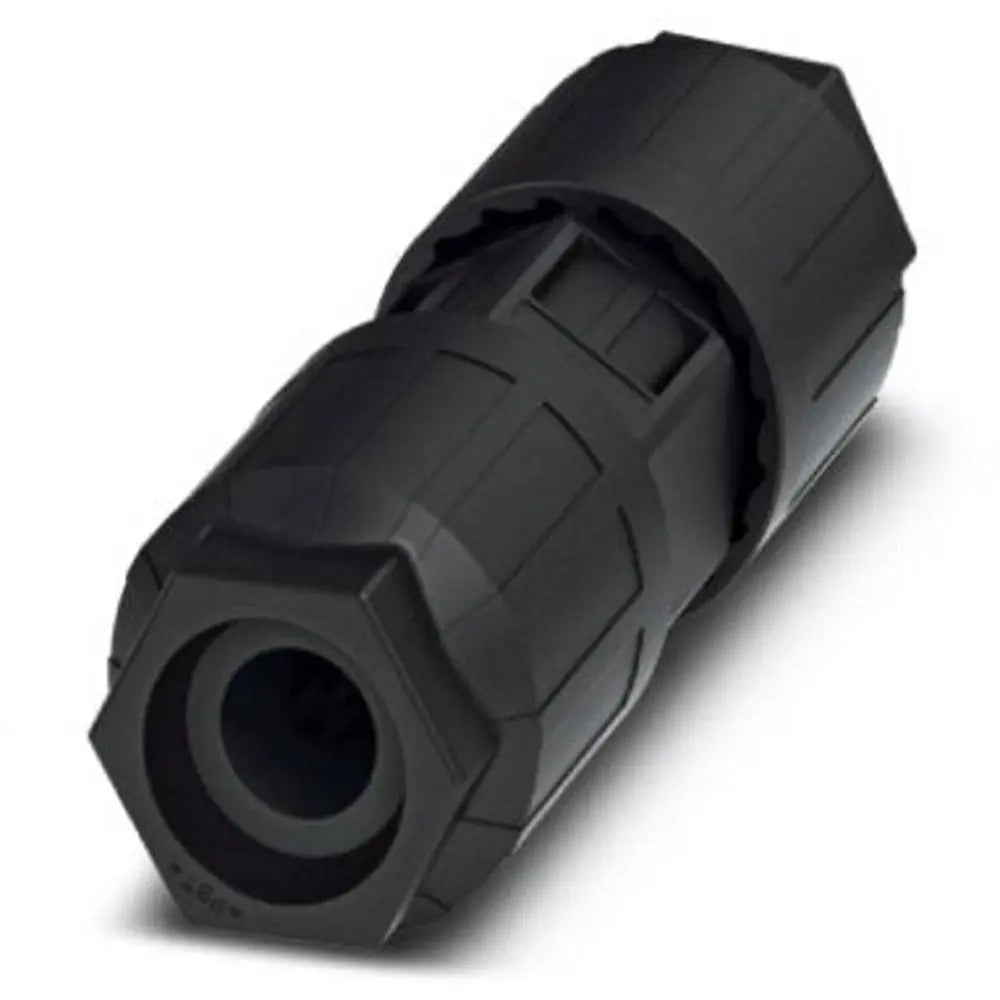

QPD C 4PE6,0 2X12-20 BK

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

5

Anschluss

IDC

Farbe

Schwarz

Inhalt

1 St.

Max. Temperatur

+100 °C

Nennstrom

40 A

Min. Temperatur

-40 °C

Nennstrom – gerundet

40 A

Nennspannung

690 V

Kontaktmaterial

Kupfer versilbert

AWG

14 bis 10

Isolationsmaterial

PA

Polzahl

5

max. Querschnitt

6 mm²

min. Querschnitt

2.5 mm²

Querschnitt-Bereich

2.5 – 6 mm²

RoHS-konform

Ja

Schutzart

IP66

IP68

IP69K

Breite

39.6

Halogenfrei

FALSE

Höhe

39.6 mm

Bemessungsstrom

40 A

Bemessungsspannung

690 V

Mit Zugentlastung

TRUE

Polzahl

5

Länge

125.6 m

Werkstoff des Gehäuses

sonstige

Kabeldurchmesser

12-20 mm

Oberflächenbehandlung Kontakte

versilbert

Mechanische Codierung

FALSE

Bemessungsstoßspannung

6 kV

Durchgangswiderstand

0.003 mΩ

Schutzart (IP)

IP66

Farbe der Codierung/Kontakteinsatz

schwarz

EAN

4046356929523

Beschreibung

Innovativ und zeitsparend – QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich.
