Beschreibung

Technische Daten

• Brennbarkeitsklasse nach UL 94: V0
• Breite: 56,5 mm
• Anzahl der Etagen: 1
• Anzahl der Anschlüsse: 19
• Potenziale: 1
• Isolierstoff: PA
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Isolierstoffgruppe: I
• Maximale Verlustleistung bei Nennbedingung: 1,31 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
• Belastungsstrom maximal: 32 A (bei 4 mm² Leiterquerschnitt)
• Offene Seitenwand: Nein
• Anschluss: Einspeiseetage
• Summenstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)

Breite

56.5 mm

Herstellerfarbe

Grün

Gelb

Inhalt

8 St.

Abm.

(L x B) 28.6 mm x 56.5 mm

Länge

28.6 mm

Anschluss

Push-In-Klemme

Herst.-Teilenr.

1091670

Typ

PTFIX 6/18X2,5 GNYE

Nennstrom

24 A

Nennspannung

450 V

AWG max.

12

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt flexibel (min.)

0.14 mm²

Querschnitt starr (max.)

4 mm²

Querschnitt starr (min.)

0.14 mm²

Abisolierlänge (max.)

10 mm

Abisolierlänge

8 mm

Montageart (EF000003)

sonstige

Farbe (EF000007)

grün/gelb

Bemessungsspannung (EF000228)

450 V

Länge (EF001438)

28.6 m

Brennbarkeitsklasse des Isolierstoffs nach UL 94 (EF002521)

V0

Breite/Rastermaß (EF002522)

56.5 mm

Höhe bei niedrigstbauender Montageart (EF002523)

21.7 mm

Abschlussplatte erforderlich (EF002525)

Nein

Ausführung elektrischer Anschluss 1 (EF002526)

sonstige

Ausführung elektrischer Anschluss 2 (EF002527)

sonstige

Anzahl der Etagen (EF002659)

1

Anzahl der Klemmstellen je Etage (EF002660)

2

Etagen intern gebrückt (EF002661)

Nein

Anschließbarer Leiterquerschnitt eindrähtig (EF007337)

0.14-4 mm²

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)

0.14-2.5 mm²

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)

0.14-2.5 mm²

Werkstoff des Isolierkörpers (EF007543)

sonstige

Bemessungsstrom In (EF008250)

24 A

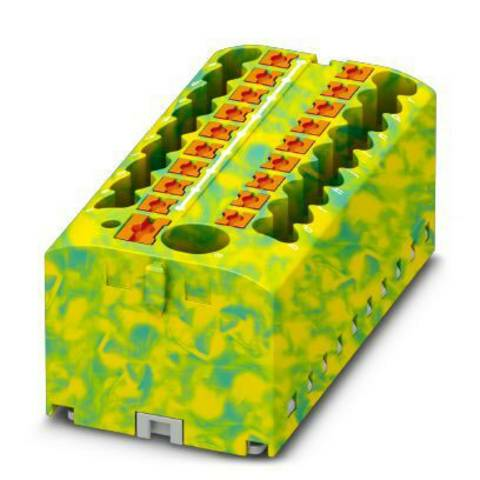

Produkt-Art

Verteilerblock
