Beschreibung

Lieferumfang

• Hartschalenkoffer
• Umhängegurt
• 1 Stück Messleitung mit Prüfspitze und Krokodilklemme
• Adapter für Verlängerungsleitungen
• Kalibrierzertifikat
• Kurzanleitung (im Deckel)
• Anleitung
• 8 Stück Batterien 1,5 V (Mignon, AA, IEC LR6)

Highlights & Details

• Kleiner und kompakter Gerätetester
• Batteriebetrieben, kein Netzanschluss erforderlich
• Robustes Gehäuse mit Gummiverstärkung und Schutzdeckel zu Displayschutz
• Vordefinierte Prüfabläufe für Prüflinge SK I, SK II und Verlängerungsleitungen
• Eindeutige Anzeige für Prüfung bestanden/nicht bestanden
• Schnellhilfekarte im Gerätedeckel

Technische Daten

•  Messung Schutzleiterwiderstand mit ±200 mA (DC)
• Messung Isolationswiderstand mit 500V und 250 V (DC)
• Messung Ersatz-Ableitstrom mit ca. 30 V (AC)
• Leitungsprüfung (Kurzschluss und Unterbrechung L/N)

Abm.

(L x B x H) 148 x 203 x 78 mm

Gewicht

1.15kg

Höhe

78mm

Länge

148mm

Breite

203mm

Schnittstellen

keine

Schutzart

IP40

Kalibriert

Werksstandard (ohne Zertifikat)

Anzeige-Art

digital (LCD)

Messkategorie

CAT II 300 V

Messbereich (VDE)

Schutzleiterwiderstand

Isolationswiderstand

Ersatzableitstrom

Leitungstest

Spannungs-Versorgung

batteriebetrieben

Speicher

nein

Prüfablauf

automatisch

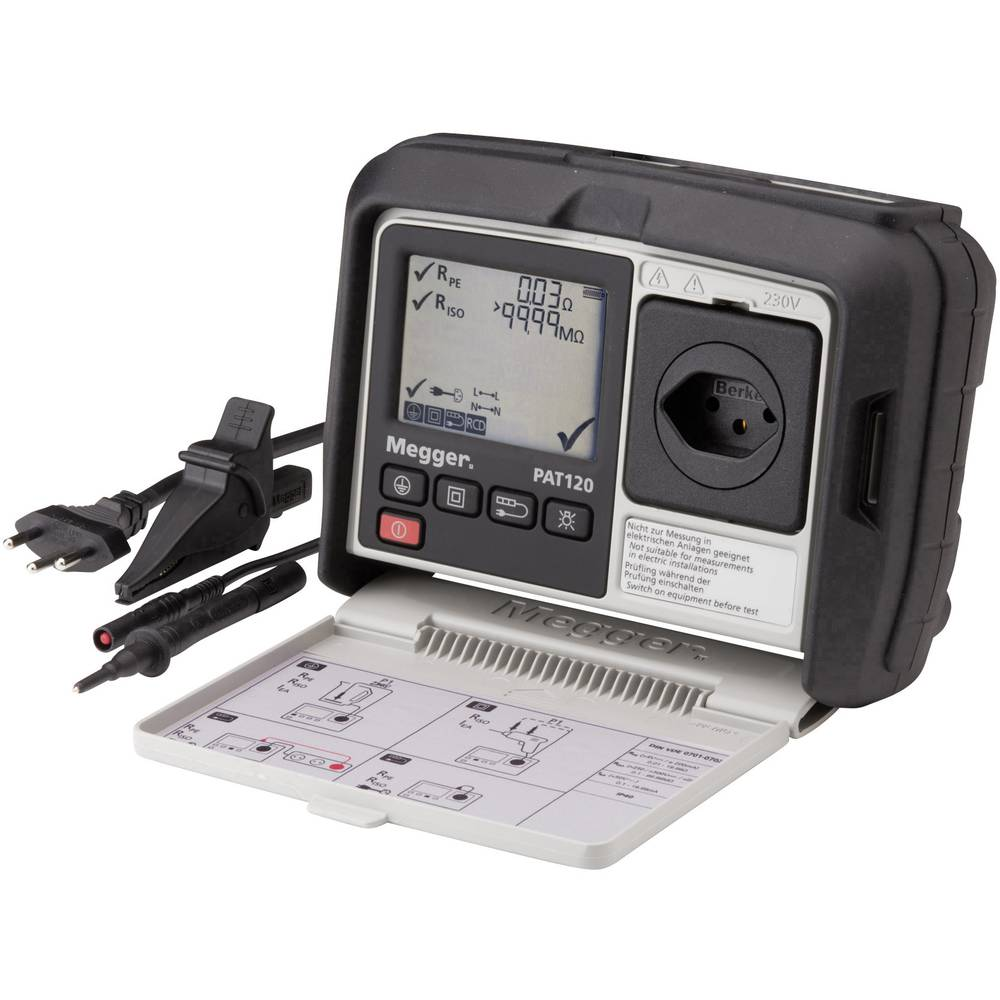

Typ

PAT120

Speicher

–

Anzeige (Details)

LC-Anzeige mit Anzeigebeleuchtung (Backlight), Anzeige von Messwerten, Grenzwerten, Symbole für bestanden/nicht bestanden

Schnittstellen

–

Normen

DIN VDE 0701-0702, DGUV Vorschrift 3, BGV A3, EN 62638

DIN-Norm

DIN EN 62638

Produkt-Art

Gerätetester

VDE-Norm

0701-0702
