Beschreibung

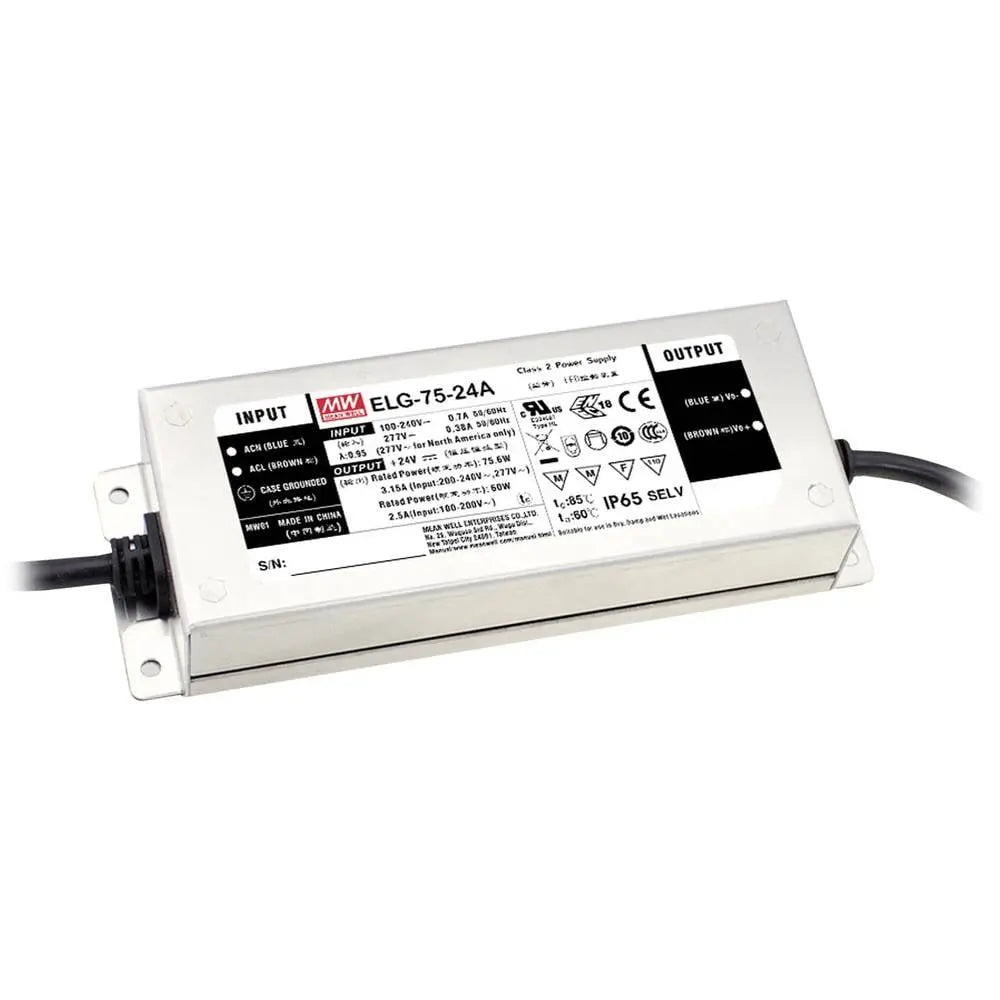

LED-Schaltnetzteil ELG-75-24AB-3Y

Highlights & Details

• Konstantspannung
•  unabhängiges Betriebsgerät
•  Metallgehäuse
•  Weitbereichseingang
•  Überlastschutz durch Strombegrenzung, auto recovery
•  geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
•  eingebauter PFC-Schaltkreis
•  geeignet für LED- Beleuchtungsanwendungen
•  SELV Konform
•  Sicherheitsnormen: EN61347-1, EN61347-2-13 und weitere
•  EMV Normen: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 und weitere
•  entspricht 6kV Surge Immunity Level
•  IP65, Ausgangsspannung und Strombegrenzung über internes Potentiometer auf der Gehäuseunterseite einstellbar, Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (0…10V DC, PWM, 100k Ohm Potentiometer)
•  im Primärkabel ausgeführter Schutzleiter



Technische Daten

Produkt-Art

LED-Treiber

Ausführung

Konstantspannung

Abm.

(L x B x H) 180 x 63 x 35.5 mm

Farbe

Metall

Ausgangsspannung (max.)

26.4 V/DC

Ausgangsspannung (min.)

21.6 V/DC

Prüfzeichen

SELV, UL, MM, ENEC, CB

Ausgangsstrom (max.)

3.15 A

Ausgangsstrom (max.) – gerundet

3.15 A

Betriebsspannung

230 V/AC

115 V/AC

Schutzklasse

I

LED-Treiber-Besonderheiten

3 in 1 Dimmer Funktion

Montage auf entflammbaren Oberflächen

Möbelzulassung

Outdoor

PFC-Schaltkreis

dimmbar

einstellbar

Überlastschutz

Überspannung

Schutzart

IP65

Anschluss

Kabel, offenes Ende

Leistung (max.)

75.6 W

Anzahl Ausgänge

1 x

Anzahl Eingänge

1 x

Ausgangsstrom (min.)

1.57 A

Eingangsspannung (max.)

305 V/AC

431 V/DC

Eingangsspannung (min.)

100 V/AC

142 V/DC

Gewicht

800 g

Leistungsbereich

75.6 W (max)

Typ

getaktet

Breite

63 mm

Höhe

35.5 mm

Länge

180 mm

Max. Temperatur

+85 °C

Min. Temperatur

-40 °C



Beschreibung

Mit der ELG-Serie von Meanwell führen wir für Sie LED-Netzteile im Programm, die sich durch ihre Variantenvielfalt auszeichnen.
Mit einer Setup-Zeit von kleiner 500ms und einem Stand-by-Verbrauch von unter 0,5W erfüllen die Netzteile der Serie ELG auch den im September 2016 verschärften Grenzwert der Ökodesign-Richtlinie 2009/125/EG.
