Beschreibung

Highlights & Details

• Geeignet für Multimode LWL-Anwendungen
• Hohe Bandbreite und niedrige Dämpfung für hohe Reichweiten
• Kosteneffektive Lösung
• Ideal für Gigabit Ethernet-Anwendungen

Technische Daten

Anschluss-Typ

Glasfaser

Anschluss A Anzahl

1 x

Anschluss A

ST-Stecker

Anschluss B Anzahl

1 x

Anschluss B

ST-Stecker

Faser-Typ

62,5/125 µ

Faser-Güte

Multimode OM1

Jumper-Typ

Duplex

Dämpfung

Insertion Loss ≤ 0,30dB
Return Loss ≥ 35.0 dB

Halogenfrei

Ja

Kabellänge

5 m

Farbe

Orange

Stecker-Ausführung

gerade

Kabel-Anwendung

LWL

Ausführung

Anschlusskabel

Kabel-Form

rund

Innenleiter-Material

CCS (Copper Cladded Steel)
Um den spezifischen Widerstand bei Stahlkabeln zu verringern, werden die Stahladern häufig mit Kupfer überzogen. Die CCS Kabel reichen aufgrund ihres spezifischen Widerstands nicht an die Übertragungsraten von CU-Kabeln heran. Zudem sind sie wesentlich weniger flexibler und neigen dadurch deutlich stärker zu Kabelbrüchen als CCA- oder CU-Kabel. Wegen ihrer geringen Qualität werden diese Innenleiter vorwiegend im Low End Bereich der Audio-/Videokabeln, Telefonkabel und TV/SAT-Kabel verwendet.
Typische Eigenschaften:
Bessere Löt-Eigenschaften als CCA
Wirtschaftlicher als CU-Leiter
Geringere mechanische Beanspruchbarkeit als CU-Leiter
Schlechtere Übertragungseigenschaften und höhere elektrische Widerstände als reine Kupferkabel
Benötigen einen größeren Aderquerschnitt als Kupferkabel bei annähernd gleicher Leitungsfähigkeit

CCA (Copper Cladded Aluminium)
Um den spezifischen Widerstand bei Alukabeln zu verringern, werden die Alu-Adern ebenfalls häufig mit einem Überzug aus Kupfer versehen. Bei gewichtsreagiblen Produkten wie Kopfhörern oder tragbaren Lautsprechern finden die CCA-Innenleiter Verwendung. Dennoch haben auch die CCA Kabel einen materialbedingten höheren Widerstand und verfügen somit über deutlich schlechtere Übertragungseigenschaften als bzw. CU-Kabel.
Typische Eigenschaften:
Leichter als reine Kupfer- oder CCS-Leiter
Elastischer/flexibler als CCS-Leiter
Keine magnetischen Störeffekte im Gegensatz zu CCS-Leitern
Schlechtere Übertragungseigenschaften und niedrigere elektrische Leitfähigkeit als Kupfer (je Quadratzentimeter Leitungsquerschnitt)
Benötigen einen größeren Aderquerschnitt als Kupferkabel

CU (Kupfer)
Kupferkabel verfügen sowohl qualitativ, als auch hinsichtlich des Leitungswiderstandes über die eindeutig besseren Eigenschaften. Ferner sind sie elastischer als die Varianten als Aluminium oder Stahl und somit deutlich langlebiger. Je geringer außerdem der Sauerstoff im Kupfer ist, umso besser sind die Leitungseigenschaften. Diese Verbesserung wirkt sich mit ca. 1% allerdings nur marginal aus.
Typische Eigenschaften:
Geringe Korrosionsanfälligkeit
Elastischer/flexibler als CCS- und CCA-Leiter – hohe mechanische Beanspruchbarkeit
Hohe Lebensdauer
Weniger Leitungswiderstand als CCS- und CCA-Leiter
Geringere Impedanz bei hohen Frequenzen als CCS- und CCA-Leiter

Glasfaser

Produkt-Art

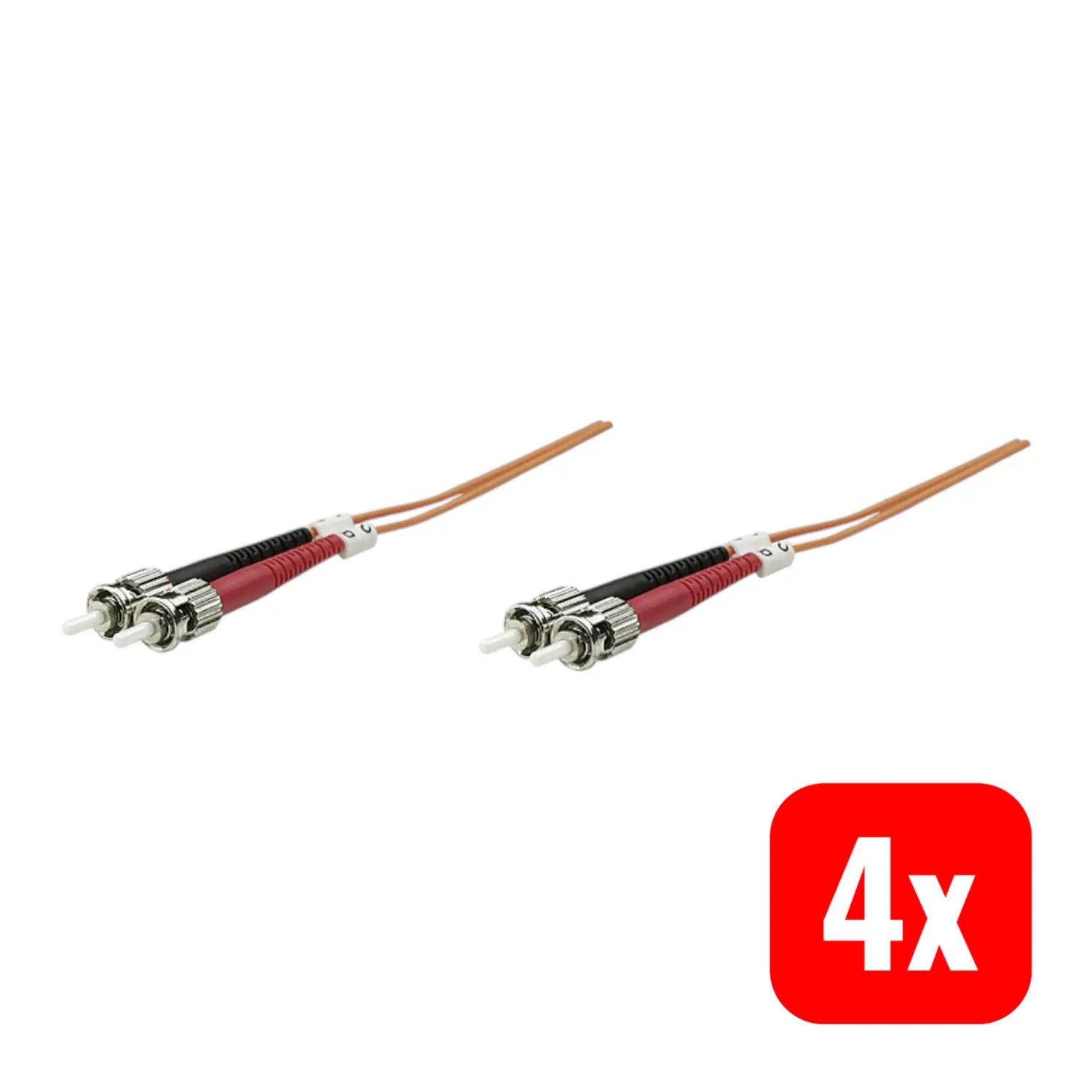

LWL Anschlusskabel

Ausführung

Durchmesser: Kern: 62,5 µm Innenmantel: 125 µm LWL-Typ: Multimode Stecker: ST auf ST Duplex Außenmantel: Halogenfrei (LS0H) Außenmanteldurchmesser: 3 mm Farbe: Orange
