Beschreibung

Technische Daten

Abmessungen [mm]: M30 x 1,5 / L = 125

• Anzeige: Schaltzustand: 1 x LED, gelb
• Messprinzip Füllstand: kapazitiv
• Umgebungstemperatur-1 [°C]: -20…60
• ATEX Gerätekennzeichnung: II 3D Ex tc IIIC T90°C Dc X
• Ausgangsfunktion: antivalent
• Betriebsspannung [V]: 10…30 DC
• Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 200
• Einbauart: nicht bündig einbaubar
• Elektrische Ausführung: PNP
• Gehäuse: Gewindebauform
• Gewicht [g]: 155.000
• Gewindebezeichnung: M30 x 1,5
• Hysterese: 1…15
• Konfektionierbarer Anschluss / Klemmen: Anschlussklemmen: 0,34…1,5 mm²; Leitungsmantel: Ø 5…9 mm; Kabelverschraubung: M20 X 1,5
• Kurzschlussfest: ja
• Max. Reststrom [mA]: 0,1
• max. Spannungsabfall Schaltausgang DC [V]: 2,5
• MTTF: 463
• Realschaltabstand Sr [mm]: 15 ± 10 %
• Schaltabstand [mm]: 15
• Schaltabstand einstellbar: ja
• Schaltfrequenz DC [Hz]: 10
• Schaltpunktdrift: -20…20
• Schutzart: IP 65; IP 67
• Schutzklasse: III
• Stromaufnahme [mA]: < 20
• Überlastfest: ja
• Verpolungsfest: ja
• Werkseinstellung Schaltabstand [mm]: 15

Typ

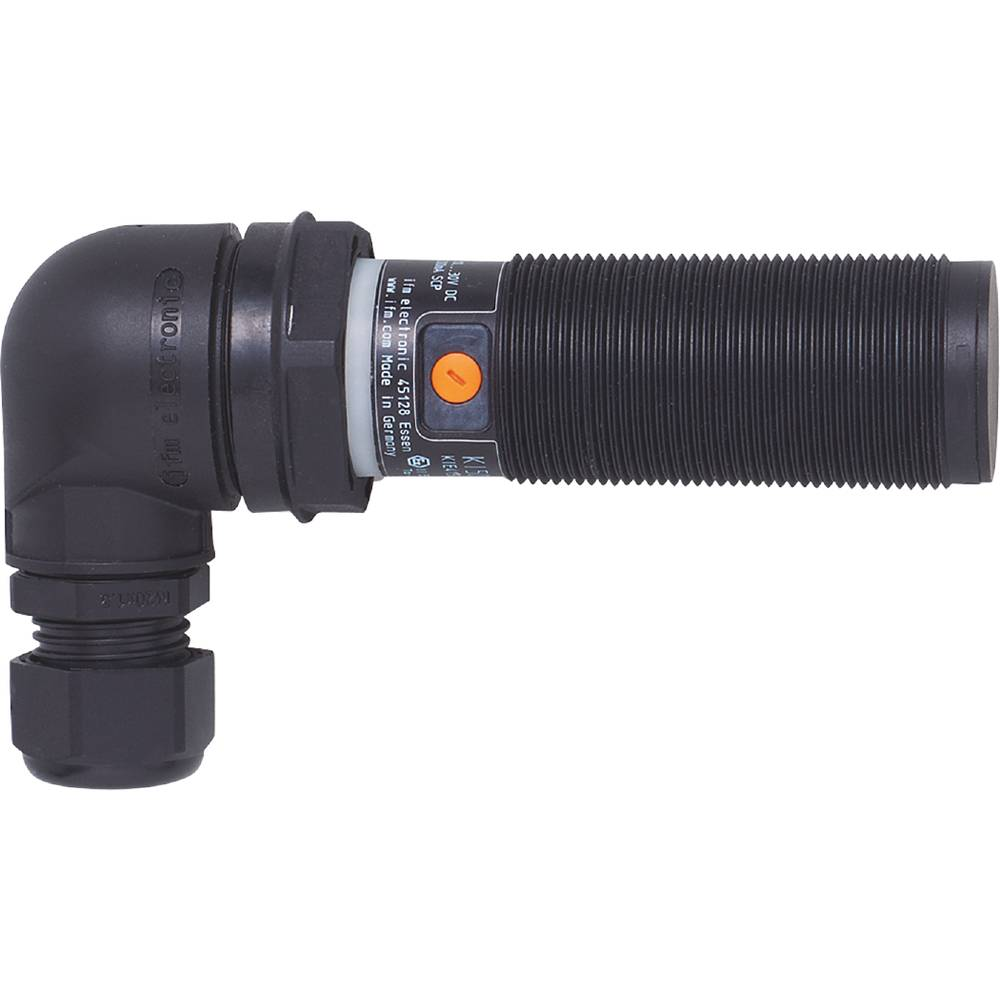

KI505A

Betriebsspannung min.

10V/DC

Betriebsspannung max.

30V/DC

Betriebsspannungsbereich

10 – 30 V/DC

Kontaktart

Antivalent

Schaltabstand (max.)

15mm

Ausgänge

PNP

Gehäusematerial

PBT

Baugröße

M30

Anschluss

Klemme

Min. Temperatur

-20°C

Max. Temperatur

60°C

Schutzart

IP65/67

Länge

125mm

Inhalt

1St.

Produkt-Art

Kapazitiver Sensor
