Beschreibung

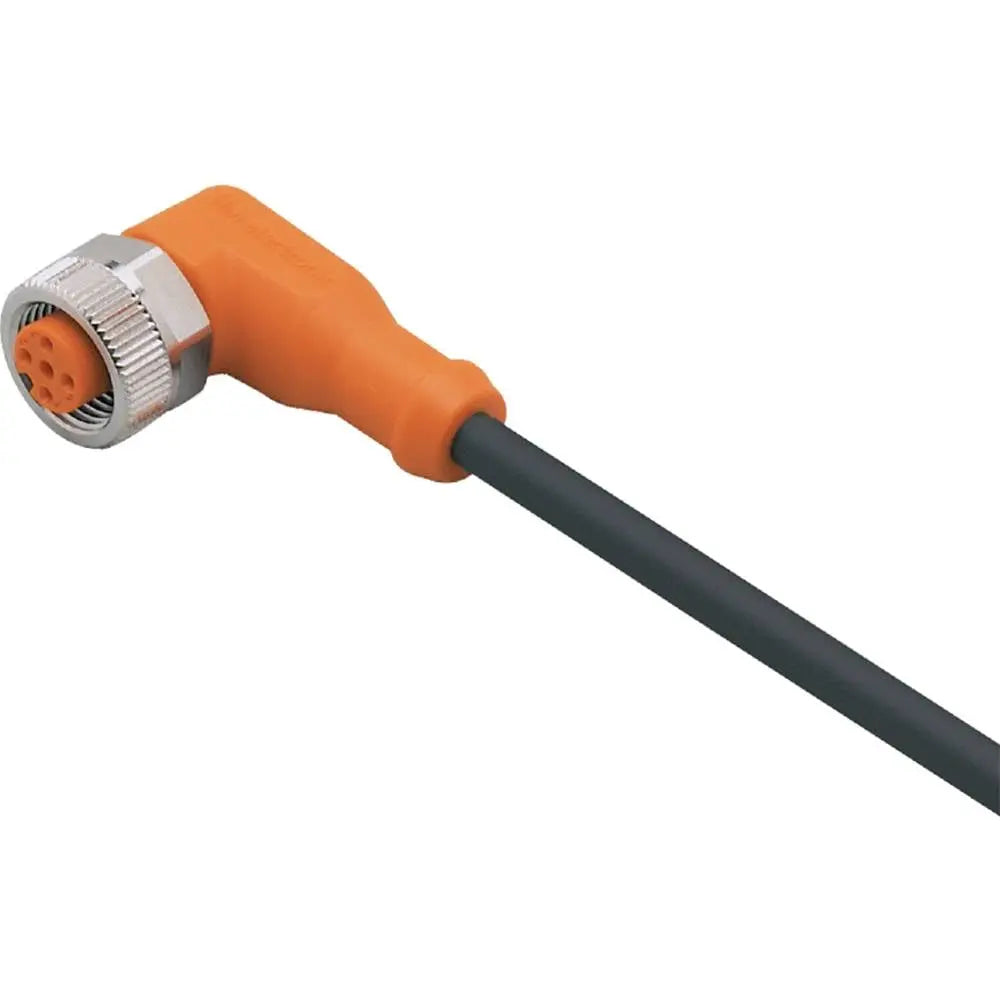

ifm EVC563 Anschlusskabel mit Buchse

Highlights & Details

• Resistent gegen Öle und Kühlschmiermittel
• Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
• Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
• Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
• Dauerhaft hoher EMV-Störschutz gegen starke Störfeldeinwirkungen

Technische Daten

• Abmessungen [mm]: 26,5 x 15,5 x 36,5
• Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: ≥ 2 Mio.; Torsionsbeanspruchung: ± 180 °/m
• Schleppketteneignung Vorhanden: ja
• Umgebungstemperatur-1 [°C]: -25…90
• Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
• Betriebsspannung [V]: < 30 AC / < 36 DC
• Gewicht [g]: 587.500
• Kabel: Kabel: 15 m, PUR, halogenfrei, schwarz, Ø 4,9 mm, abgeschirmt; 5 x 0,25 mm² (32 x Ø 0,1 mm )
• Schutzart: IP 65; IP 67
• Schutzklasse: III
• Silikonfrei: ja
• Steckverbindung: Buchse – Pinlayout: 0017 – Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6…1,5 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt
• Strombelastbarkeit gesamt [A]: 4
• Strombelastbarkeit gesamt (UL) [A]: 3
• Umgebungstemperatur bewegt [°C]: -25…90
• Werkstoff Überwurfmutter: Messing, vernickelt

Typ

EVC563

Produkt-Art

Anschlussleitung

Bauform

Buchse, gewinkelt

Anschlussseite A

M12

Anschlussseite B

Kabel, offenes Ende

Polzahl

5

Kabellänge

15 m

Mantelmaterial

PUR

Nennspannung

30 V/AC

36 V/DC

Kodierung

A

Min. Temperatur

-25 °C

Max. Temperatur

90 °C
