Beschreibung
| Merkmal | Wert |
|---|---|
| Baureihe | Han Ex |
| Produktart | Stifteinsatz |
| Anschlussart | Schraubanschluss |
| Kontaktanzahl | 24 |
| Geschlecht | Buchse |
| Baugröße | 24 B |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 90 V |
| Isolationswiderstand | >1010 Ω |
| Durchgangswiderstand | ≤ 1 mΩ |
| Steckzyklen | ≥ 500 |
| Leiterquerschnitt | 0,75–2,5 mm² |
| Anzugsdrehmoment | 0,5 Nm |
| Grenztemperatur/Betriebstemperatur | -20 bis +40 °C |
| Material Einsatz | Polycarbonat (PC), Thermoplast |
| Material Kontakte | Kupferlegierung |
| Kontaktoberfläche | versilbert |
| Farbe | Kieselgrau (RAL 7032) |
| Nettogewicht | 110 g |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Brandschutz Schienenfahrzeuge | EN 45545-2 (2020-08) |
| Mit PE-Kontakt/Schutzleiter | Ja |
| Mit Drahtschutz | Nein |
| Hinweise | Nur in Verbindung mit Han Ex Gehäusen verwendbar |
Produktbeschreibung

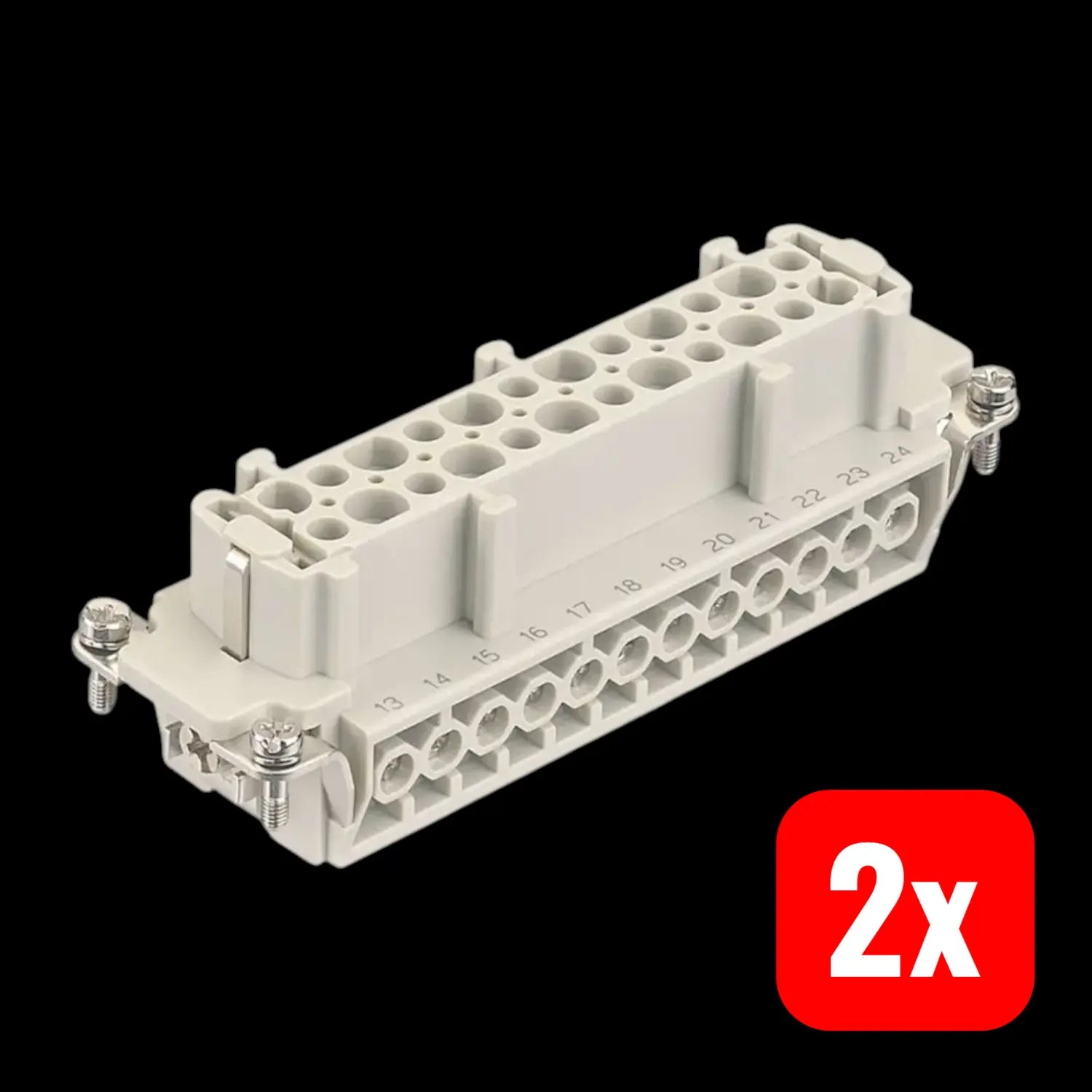

Der Han Ex Stifteinsatz mit 24 Buchsen eignet sich für den Schraubanschluss und einen Leiterquerschnitt von 0,75 bis 2,5 mm². Das Gehäuse besteht aus Polycarbonat (PC) in kieselgrauer Farbe RAL 7032 und entspricht der Brennbarkeitsklasse UL 94 V-0 sowie EN 45545-2. Der Bemessungsstrom beträgt 16 A bei einer Bemessungsspannung von 90 V. Der Kontakteinsatz ist mit versilberten Kupferlegierungskontakten und einem PE-Kontakt ausgestattet. Kompatibel nur mit Han Ex Gehäusen.
Ideal für industrielle Anwendungen mit erhöhten Brandschutzanforderungen und zuverlässigen Steckzyklen. Die Han Ex Serie steht für sichere und langlebige Verbindungen.
