Beschreibung
| Merkmal | Wert |
|---|---|
| Typ | 09 30 024 1270 |
| Produktart | Sockelgehäuse |
| Baugröße | 24 B |
| Bauform | niedrige Bauform |
| Gehäusebaureihe | Han B |
| Ausführung | seitlicher Kabeleingang |
| Kabeleingang | 2x Pg 21 |
| Anzahl der Leitungseinführungen | 2 |
| Anordnung der Kabelzuführung | seitlich |
| Verriegelungsart | Querbügel |
| Han-Easy Lock | ja |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Verriegelung | Polycarbonat (PC), Edelstahl |
| Werkstoff Dichtung | NBR |
| Beschichtung Gehäuse | pulverbeschichtet |
| Farbe Gehäuse | RAL 7037 (staubgrau) |
| Farbe Verriegelung | RAL 7037 (staubgrau) |
| Gehäusematerial | Aluminium |
| Schutzart nach IEC 60529 | IP65 |
| Schutzart nach UL 50 / UL 50E | 4, 4X, 12 |
| Grenztemperatur/Betriebstemperatur | -40 bis +125 °C |
| Nettogewicht | 311,6 g |
| Brandschutz in Schienenfahrzeugen | EN 45545-2 (2020-08) |
| Materialbrennbarkeitsklasse nach UL 94 (Verriegelungsbügel) | V-0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | sonstige |
| Anwendungsgebiet | HARTING Standardgehäuse für Industrie-Steckverbinder |
| Zulassungen | DNV GL |
| Mit Dichtung | ja |
| UV-beständig | nein |
| Mit Klappdeckel | nein |
| Korrosionsbeständig | nein |
| Mit Kabelverschraubung | nein |
| Mit Stutzen | nein |
| Inhalt | 1 Stück |
| Bügellage | Unterteil |
| Befestigungsart der Kabelverschraubung | PG |
| Hinweis zur Grenztemperatur | Bei Verwendung als Steckverbinder nach IEC 61984 |
Produktbeschreibung

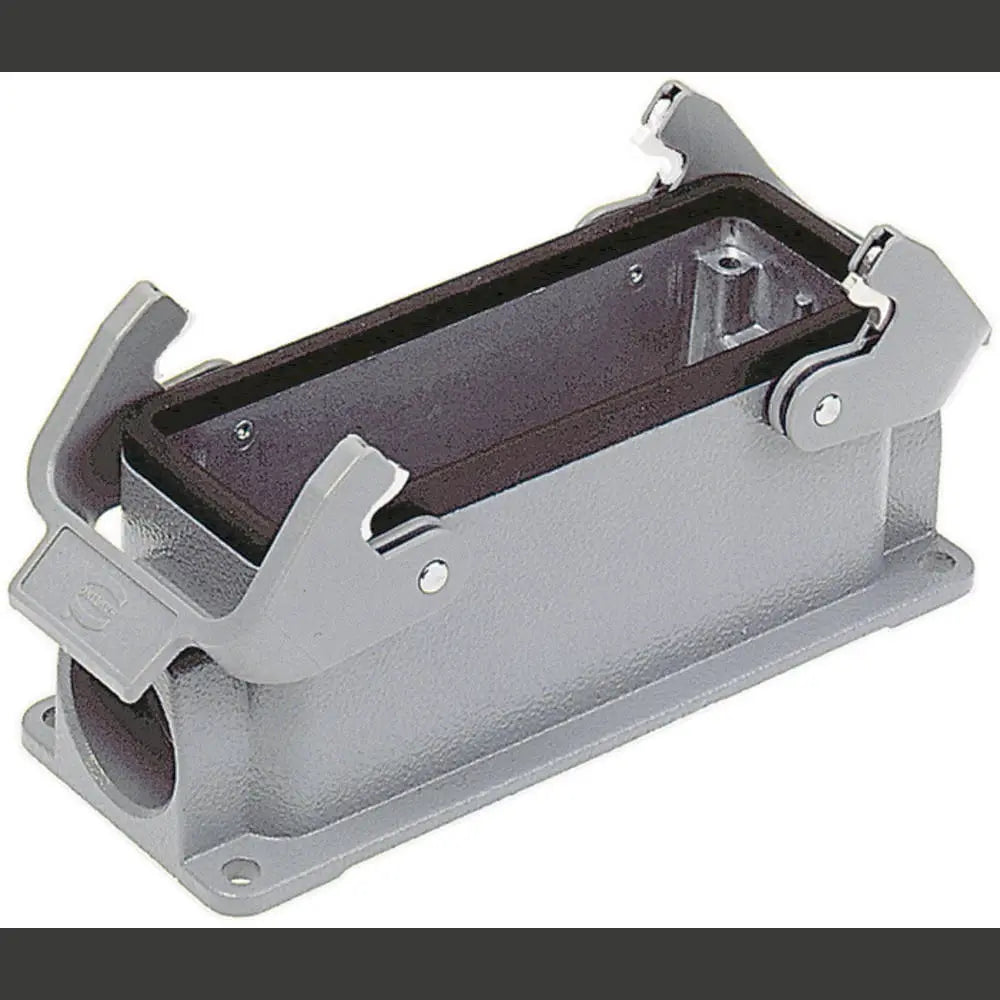

Das Sockelgehäuse 09 30 024 1270 der Baureihe Han B ist für Industrie-Steckverbinder geeignet und bietet einen seitlichen Kabeleingang mit 2x Pg 21. Das Gehäuse aus Aluminium-Druckguss ist pulverbeschichtet, staubgrau nach RAL 7037, und verfügt über eine Schutzart IP65 nach IEC 60529 sowie Zulassung DNV GL. Es erfüllt die Brandschutzanforderungen nach EN 45545-2 (2020-08) und bietet eine Betriebstemperatur von -40 bis +125 °C. Das Verriegelungssystem mit Querbügel besteht aus Polycarbonat und Edelstahl und ist für die Han-Easy Lock Funktion ausgelegt.
Ideal für Anwendungen mit HARTING Standardgehäusen in industriellen Umgebungen. Die niedrige Bauform ermöglicht flexible Installation bei hoher mechanischer Stabilität.
