Beschreibung

Technische Daten

• Baureihe: SEK Standard
• Komponente: Messerleiste
• Kontaktbeschreibung: gerade
• Anschlussart: Wellenlötanschluss
• Art der Verbindung: Leiterplatte zu Kabel
• Kontaktanzahl: 6
• Länge der Pins: 2,9 mm
• Verriegelungsart: mit kurzen Hebeln
• Steckkontaktreihen: 2
• Raster, anschlussseitig: 2,54 mm
• Bemessungsstrom: ‌ 1 A
• Isolationswiderstand: >109 Ω
• Durchgangswiderstand: ≤ 20 mΩ
• Grenztemperatur: -55 … +125 °C
• Steck- und Ziehkraft: ≤ 18 N
• Steckzyklen: ≥ 50
• Prüfspannung Ueff: 1 kV
• Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
• Werkstoff Einsatz: Thermoplastischer Formstoff (PBT)
• Farbe Einsatz: grau
• Werkstoff Kontakte: Kupferlegierung
• Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
• Materialbrennbarkeitsklasse nach UL 94: V-0
• Normen: IEC 60603-13
• Nettogewicht: 3,94 g
• Bahnklassifizierung: F3/I3

Produkt-Art

Messerleiste

Bauform

gerade

Polzahl Gesamt

6

Anzahl Reihen

2

RM

2.54 mm

Nennstrom

1 A

Nennstrom – gerundet

1 A

Anschluss

Löten

Farbe

Grau

Gehäuse-Material

PA

Kontaktmaterial

Kupferlegierung

Typ

09 18 506 7914

Durchgangs-Widerstand

20 mΩ

Isolations-Widerstand

109 Ω

Stift-Länge

2.9 mm

Verbindungsart

Leiterplatte zu Kabel

Gehäusefarbe

sonstige

Polzahl

6

Kontaktausführung

sonstige

Betriebstemperatur

-55-125 °C

Brennbarkeitsklasse des Isolierstoffs nach UL94

sonstige

Ausführung des elektrischen Anschlusses

Lötanschluss

Werkstoff der Kontaktbeschichtung

Zinn

Länge des Pins

2.9 mm

Rastermaß der Anschlüsse

2.54 mm

Anzahl der Steckkontaktreihen

2

Werkstoff des Isolierkörpers

Thermoplast

Winkel Leiterplatte/Kontakt

90° (vertikal nach oben)

Art der Leiterplattenbefestigung

sonstige

Bemessungsstrom In

1 A



Beschreibung

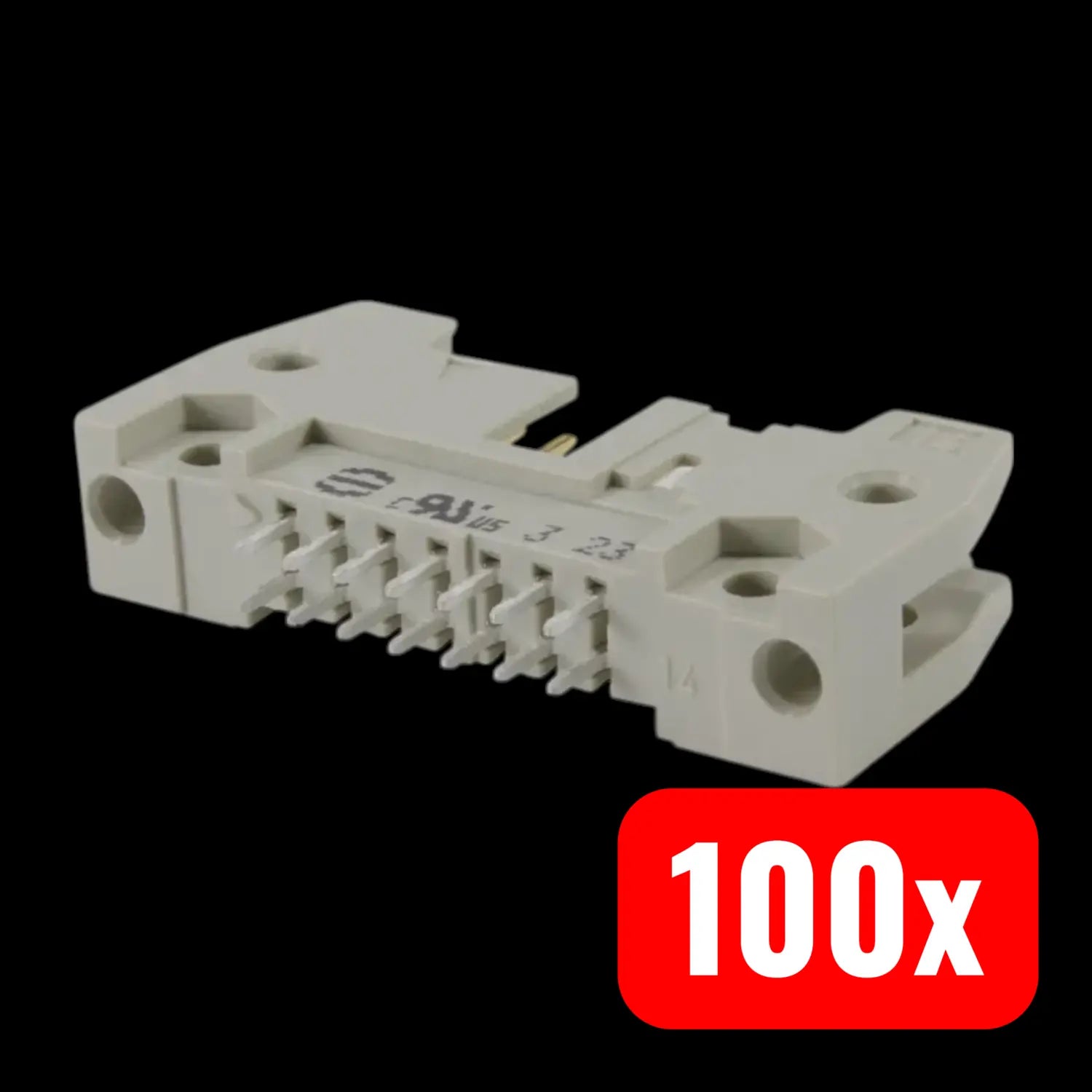

Messerleiste, Wellenlötanschluss, Bemessungsstrom: 1 A, Kontakte: 6, gerade, Kupferlegierung
