Beschreibung

Technische Daten

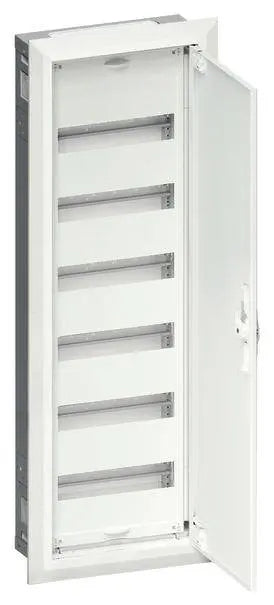

• FW flush enclosure 6-rows 72 modules, IP30, classII, niche 957x315x112mm

Produkt-Art

Feldverteiler

Anzahl Reihen

6

Montageart

Hohlwand

Farbe

Reinweiß (RAL 9010)

Breite

353 mm

Höhe

1003 mm

Abm.

(B x H x T) 353 x 1003 x 125 mm

Tiefe

125 mm

Inhalt

1 St.



Beschreibung

Feldverteiler UP 72PLE mit univers, IP30, SKII, Nischenmaße 957x315x115mm. Feldverteiler UP/HW nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Austauschbare Schließsysteme möglich.

Ausführung

• Allgemein:
• Breite: 300 mm
• Tiefe: 112 mm
• Höhe: 950 mm
