Beschreibung

Vorteile

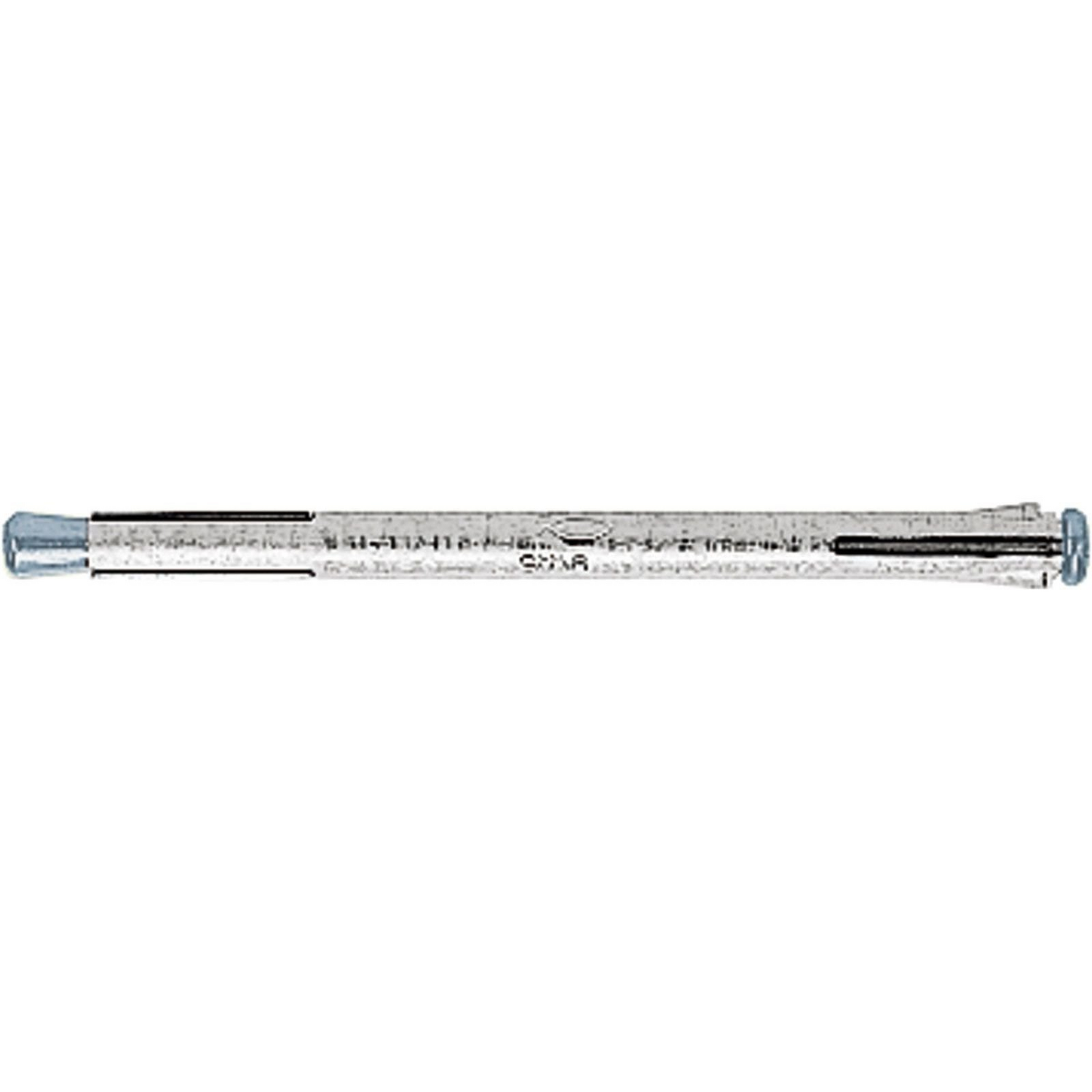

• Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer R 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
• Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
• Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
• Die separat erhältlichen Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.

Anwendungen

• Fensterrahmen
• Türrahmen
• Kanthölzer

Baustoffe

• Beton
• Hochlochziegel
• Hohlblock aus Leichtbeton
• Kalksand-Lochstein
• Kalksand-Vollstein
• Porenbeton
• Vollstein aus Leichtbeton
• Vollziegel

Funktionsweise

• Der F-M ist geeignet für die Durchsteckmontage.
• Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.
• Das max. Anzugsmoment beträgt 5 Nm.

Technische Daten

Antrieb:	PZ2
Ausführung:	Spreizdübel
Bohrer-Nenndurchmesser:	8 mm
Bohrlochtiefe:	110 mm
Bohrlochtiefe bei Durchsteckmontage min.:	110 mm
Dicke des Anbauteils max.:	62 mm
Dübellänge:	92 mm
Eigenmasse:	2,574
Kopf:	Linsenkopf
Material:	Stahl, galvanisch verzinkt
Schraubenabmessung:	M 5 x 105 mm
Verankerungstiefe (standard):	30 mm
