Beschreibung

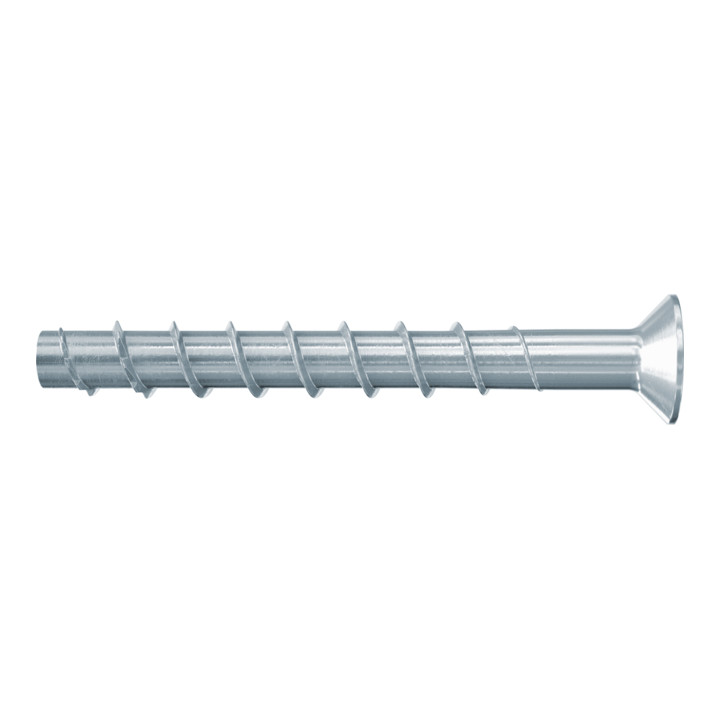

Größte Flexibilität in Last und Anbauteildicke durch bis zu drei zugelassene Einschraubtiefen. Die spezielle Sägezahngeometrie ermöglicht ein schnelles Einschneiden in den Beton. Bei vertikaler Montage (in Decken und Böden) und der Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen in den Boden muss 3x Bohrdurchmesser tiefer gebohrt werden. Die spreizdruckfreie Verankerung (Hinterschnitt) sorgt für geringste Rand- und Achsabstände. Die ETA Bewertung deckt die Anwendung in gerissenem Beton, sowie die seismischen Leistungskategorien C1 und C2 ab. Die zulassungskonforme Justage erlaubt es, die Betonschraube 2x zu lösen, das Anbauteil zu unterlegen und/oder auszurichten. Die nationale Zulassung regelt die Mehrfachverwendung bei temporärer Verankerung (z.B. Schalungsbau). Die ULTRACUT FBS II ist geeignet für die Durchsteckmontage. Bei Montage in Decke und Boden oder unter Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen im Boden muss 3x Bohrdurchmesser tiefer gebohrt werden. Zur Montage wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder ein spezieller Torx Bit empfohlen. Mit Anliegen des Schraubenkopfes am Anbauteil, so dass die Schraube sich nicht mehr weiter eindrehen lässt, ist die korrekte Montage der Schraube gewährleistet (optische Setzkontrolle).

Zusätzliche Informationen

• Antrieb: Innenstern TX 50
• Bohrernenndurchmesser: 10 mm
• Bohrlochtiefe bei Durchsteckmontage min.: 110 mm
• Dicke des Anbauteils max.: 45, 35, 15 mm
• Einschraubtiefe ab Oberkante Beton min.: 55, 65, 85 mm
• Nutzlänge: 35 mm
• Schlüsselweite: 50 mm
• Schraubendurchmesser: 12 mm
• Schraubenlänge: 100 mm
• Zulassung: Nein
• Antriebsgröße: T 50
• DIBt-Zulassung: Ja
• ETA-Zulassung: ETA 15/0352
• ETA-Zulassung (1): Ja
• ICC-Zulassung: Nein
• Seismik C1: Ja
• Sprenkler-Zulassung: Ja
• Ausführung: Senkkopf
• Verankerungsgrund: Beton C20/25 bis C50/60 gerissen und ungerissen, Beton C12/15
• Montageart: Durchsteckmontage
• Bohrverfahren: Hammerbohren (Pneumatisch), Schlagbohren (Mechanisch)
• Oberfläche: Galvanisch verzinkt
• Werkstoff: Stahl
• Eigenschaft Werkstoff: Gehärtet
• Zugelassen für: Beton C20/25 bis C50/60 gerissen und ungerissen
• Anerkennung Factory Mutual: Nein
• Basis: Betonschraube
• Brandprüfung: Ja
• Brandschutzprüfbericht: Nein
• DOP – Declaration of Performance: Ja
• EPD – Umwelt Produktdeklaration: Nein
• Feuerwiderstandsklasse: R120
• Gewindeart: Betongewinde
• Gütesiegel: Ja
• Kopfform: Senkkopf
• Lastwerte: Ja
• Prüfzeichen: Nein
• Wirkungsweise: Formschluss
• Technische Dokumentation: Nein
