Beschreibung
| Merkmal | Wert |
|---|---|
| Produkt-Art | Magnetventil |
| Modell | JMN1H-5/2-D-1-C |
| Norm | ISO 5599-1 |
| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Handhilfsbetätigung | vorhanden |
| Normalnenndurchfluss | 1200 l/min |
| Betriebsdruck | 2–10 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Baubreite | 42 mm |
| Nennweite | 8 mm |
| Gehäusematerial | Aluminium Druckguss |
| Dichtungsmaterial | HNBR |
| Schutzart | IP65 |
| Einbaulage | beliebig |
| Gewicht | 610 g |
| Medientemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Anschluss | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Lieferumfang | Magnetventil, Handhilfsbetätigung (ohne Magnetspulen und Steckdosen) |
| Schaltprinzip | Kolben-Schieber, weichdichtend |
| Steuerluftversorgung | intern |
| Schutzklasse | c UL us – Recognized (OL) |
Produktbeschreibung

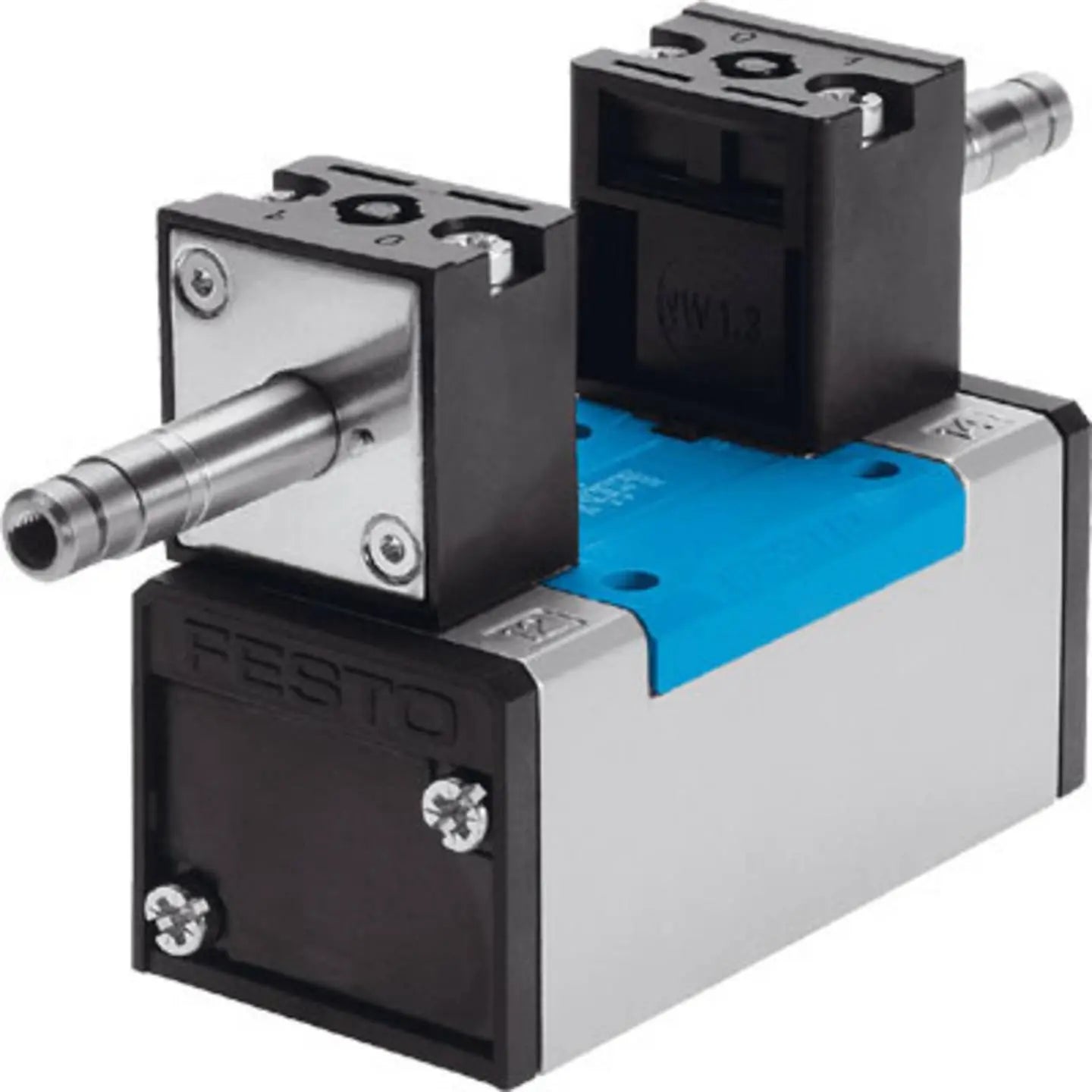

Das Magnetventil JMN1H-5/2-D-1-C nach ISO 5599-1 ist ein elektrisch betätigtes 5/2-Wege-Ventil mit Handhilfsbetätigung und Anschlussplatte Größe 1. Es eignet sich für Druckluft nach ISO 8573-1:2010 [7:4:4], bietet einen Normalnenndurchfluss von 1200 l/min, einen Betriebsdruckbereich von 2 bis 10 bar und eine Baubreite von 42 mm. Das Gehäuse besteht aus Aluminium-Druckguss, die Dichtungen aus HNBR, und das Magnetventil verfügt über die Schutzart IP65. Magnetspulen und Steckdosen sind separat zu bestellen.
Das Magnetventil JMN1H-5/2-D-1-C ist ideal für pneumatische Anwendungen und kompatibel mit Anschlussplatten nach ISO 5599-1.
