Beschreibung

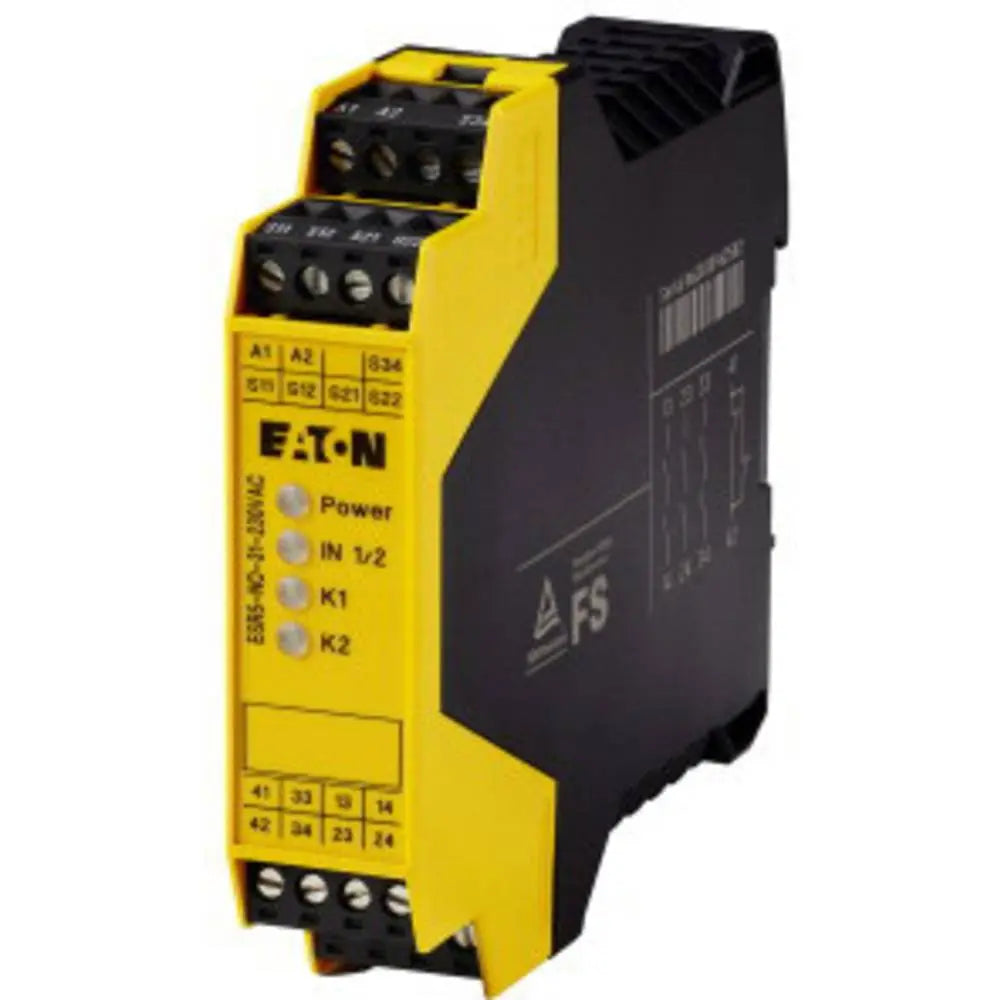

Sicherheitsrelais zur NOT-HALT-/Schutztür-Überwachung, 230VAC, 3 Freigabepfade

Technische Daten

• Abisolierlänge: 7 mm
• Anschlussquerschnitte: 24 – 12 AWG
• Ansprechzeit: bei Ue im Automatikbetrieb: typ. 300bei Ue im manuellen Betrieb: typ. 40 ms
• Ausfallwahrscheinlichkeit pro Stunde [PFHd]: 1.89 x 10-10
• Ausgangssicherung: 6 gL/gG
• Auswertung der Eingänge: ein- und zweikanalig
• Bemessungsisolationsspannung [Ui]: 250 V AC
• Bemessungsstoßspannungsfestigkeit [Uimp]: 4000 V AC
• Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274): finger- und handrückensicher
• Betrieb: einkanaligzweikanalig
• Betriebsbedingungen: 2000 m
• Einschaltstrom: min – max0.01 – 6 A
• Freigabestrompfade nach EN 60204-1 Stopp-Kategorie 0: 3
• Gewicht: 0,24 kg
• Kurzschluss-Schutz für Ausgangskreise, extern: Schmelzsicherung 10 A gL/gG (Freigabestrompfade)Schmelzsicherung 4 A gL/gG (Meldestrompfade)
• Kurzschlussstrom: 0.7 A
• Maximal zulässiger Gesamtleitungswiderstand (Eingangs- und Startkreise bei UN) [RL]: 50 Ω
• Maximale Abschaltleistung: 33 W
• Meldestrompfade: 1
• Minimale Schaltleistung: 0.1 W
• Montage: Hutschiene IEC/EN 60715, 35 mm
• Quadratischer Summenstrom: 72 A2 (ITH2 = I12 + I22 + I32) A2
• Schaltfrequenz maximal: 0.5 Hz
• Sicherheitstechnische Kenngrößen: Kat. 4
• Statusanzeige: grün LED
• Verlustleistung [P]: 5.43 W
• Zulässiger Bereich: 0.85 – 1.1 x Ue
• max. ohmscher Widerstand der Leitung [R]: ≦ 11 Ω
• Überspannungskategorie/Verschmutzungsgrad: III/2

Produkt-Art

Sicherheitsrelais

Typ

ESR5-NO-31-230VAC

Anschluss

Schraubanschluss

Betriebsspannung max.

230 V

Betriebsspannungsbereich

230 V (max)

Ansprechzeit

40 ms

Schaltstrom (max.)

5 A

Schutzart

IP20

Betriebstemperatur (min.)

-20 °C

Betriebstemperatur (max.)

+55 °C

Tiefe

114.5 mm

Breite

22.5 mm

Höhe

99 mm

Abm.

(B x H x T) 22.5 x 99 x 114.5 mm

Inhalt

1 St.

Breite

22.5 mm

Ausführung

Grundgerät

Höhe

99 mm

Tiefe

114.5 mm

Leistungsaufnahme

5.43 W

Rückfallverzögerung

0-0 s

Mit Zulassung nach UL

TRUE

Steuerspannung 1

230-230 V

Steuerspannung 2

230-230 V

Steuerspannungsart 1

AC

Steuerspannungsart 2

AC

Spannungsart der Versorgungsspannung

AC

Mit abnehmbaren Klemmen

TRUE

Mit Starteingang

TRUE

Mit Rückführkreis

TRUE

Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet

3

Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet

0

Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter

0

Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter

0

Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet

1

Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet

0

Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter

0

Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter

0

Ausführung des elektrischen Anschlusses

Schraubanschluss

Tragschienenmontage möglich

TRUE

Mit Mutingfunktion

FALSE

Sicherheitstyp nach IEC 61496-1

ohne

Mit Zulassung für BG BIA

FALSE

Spannungsart der Betriebsspannung

AC

Bemessungsschaltstrom

4 A

Geeignet zur Überwachung von Magnetschaltern

FALSE

Geeignet zur Überwachung von Näherungsschaltern

FALSE

Geeignet zur Überwachung von NOT-AUS-Kreisen

TRUE

Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen

FALSE

Geeignet zur Überwachung von Positionsschaltern

TRUE

Geeignet zur Überwachung von taktilen Sensoren

FALSE

Geeignet zur Überwachung von Ventilen

FALSE

Performance Level nach EN ISO 13849-1

Level e

Stoppkategorie nach IEC 60204

0

Versorgungsspannung AC 50 Hz

230-230 V

Versorgungsspannung AC 60 Hz

230-230 V

Versorgungsspannung DC

0-0 V

Betriebsspannung AC 50 Hz

230-230 V

Betriebsspannung AC 60 Hz

230-230 V

Betriebsspannung DC

0-0 V

Auswertung der Eingänge

ein- und zweikanalig

SIL nach IEC 61508

3

Mit TÜV-Zulassung

TRUE
