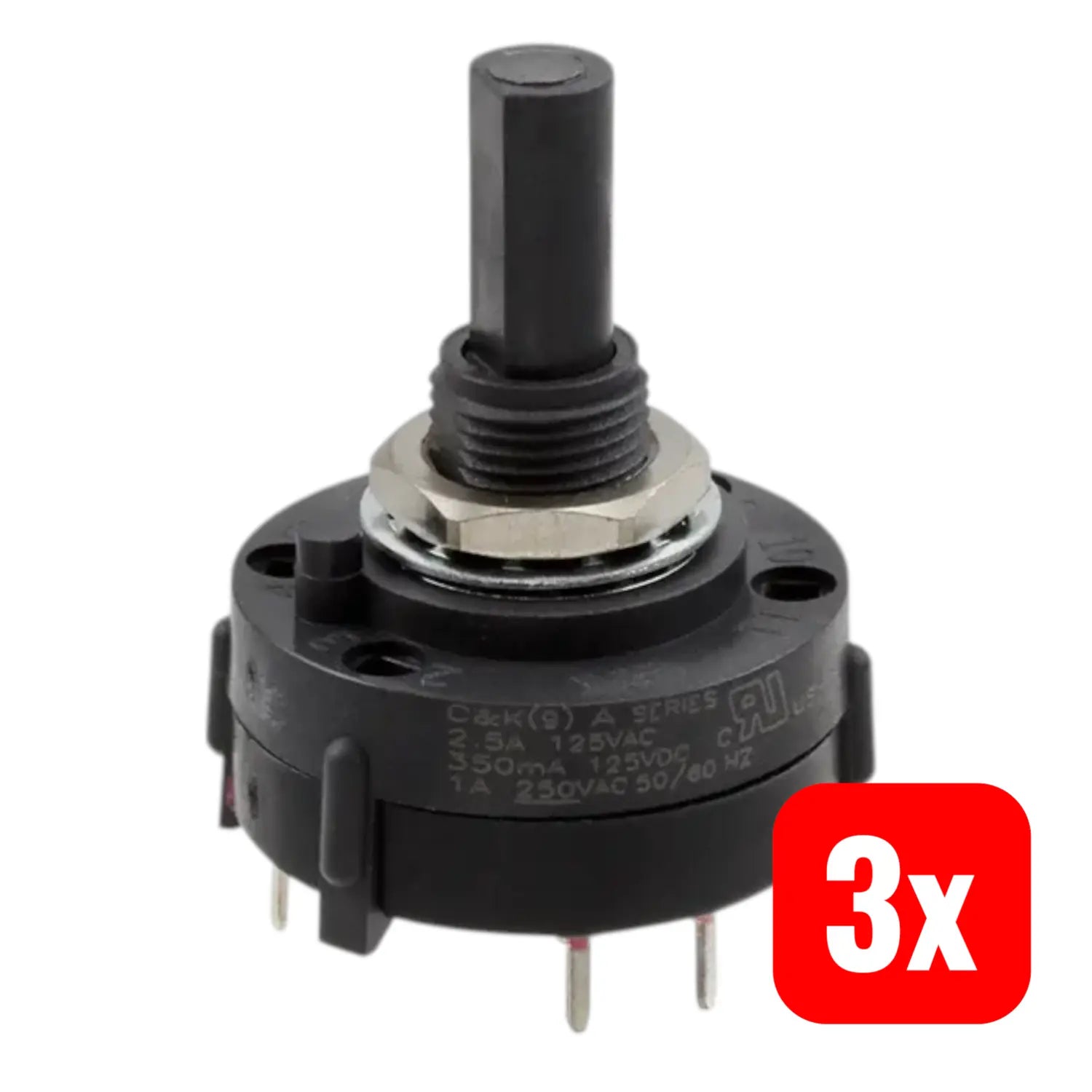

Beschreibung

Typ:
Schalter – Drehschalter

Marke:
C&K

Serie:
A

Technische Daten:

• Anzahl der Positionen: 4

• Index-Haltepositionen: Fest

• Anzahl der Ebenen: 1

• Anzahl der Pole pro Ebene: 2

• Schaltkreise pro Ebene: DP4T

• Kontakt-Timing: Nicht-kurzschließend (BBM)

Elektrische Daten:

• Nennstrom: 2,5 A (AC), 350 mA (DC)

• Nennspannung AC: 125 V

• Nennspannung DC: 125 V

Mechanische Daten:

• Aktuatortyp: Abgeflacht (Ø 6,35 mm)

• Aktuatorlänge: 12,70 mm

• Schaltwinkel: 30°

Kontakt:

• Kontaktmaterial: Silber (Ag)

• Kontaktoberfläche: Silber

Montage:

• Montagetyp: Panelmontage, Durchführungsloch

• Anschlussart: PC-Pin

Merkmale:

• Epoxidabgedichtete Anschlüsse

• Spritzwassergeschützte Dichtungsbuchse

Abmessungen:

• Einbautiefe: 14,48 mm

• Tafelausschnitt: Rund – Ø 9,80 mm
