Beschreibung

Technische Daten

• EMV-Tauglichkeit: ungeschirmt
• Durchgangswiderstand: ≤ 5 mΩ
• Isolierstoffgruppe: II
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Material Kontaktkörper: PA
• Montageart: Gehäusemontage

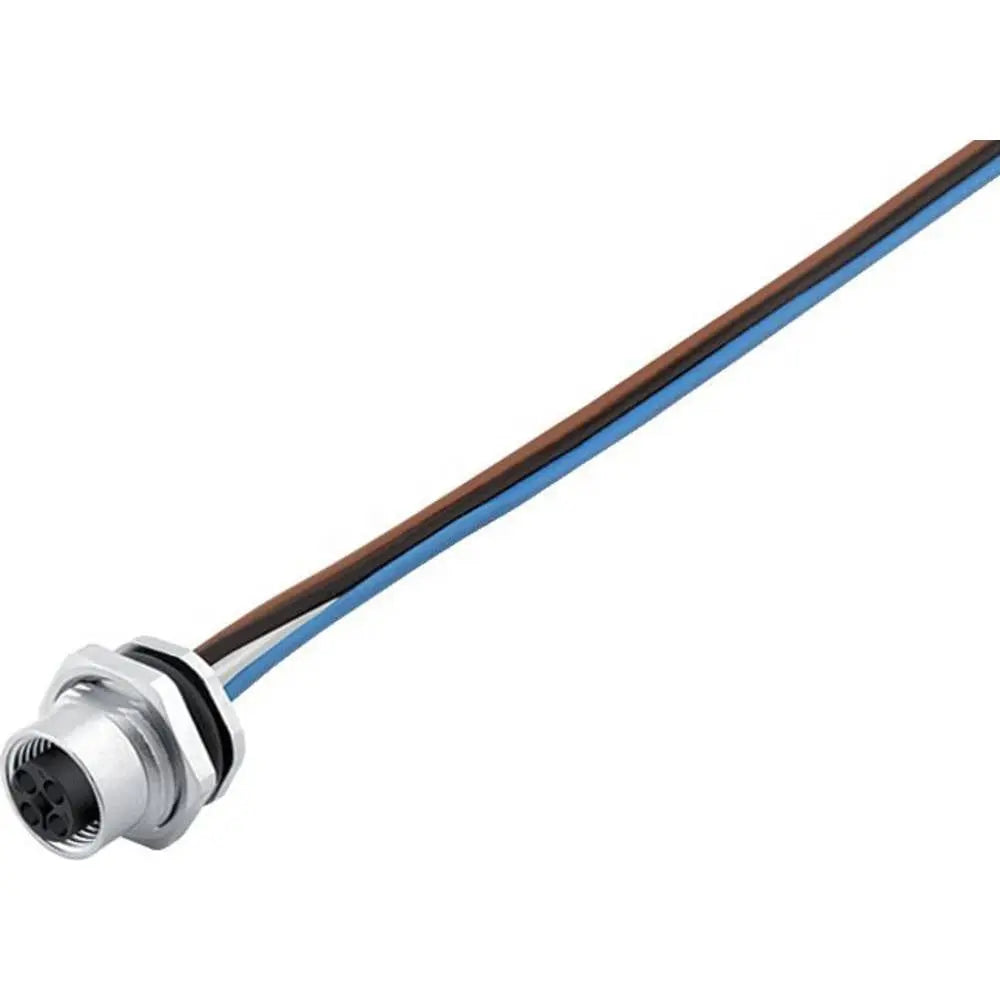

Typ

09 0632 120 04

Produkt-Art

Rundsteckverbinder

Bauform

Buchse, gerade

Gesamtpolzahl

4

Anschluss

Offene Leitungsenden

Inhalt

1 St.

Nennstrom

12 A

Nennstrom – gerundet

12 A

Verschluss

schrauben

Nennspannung

63 V

Kontaktmaterial

CuSn

Gehäuse-Material

Zinkdruckguss vernickelt

AWG

AWG 16

Polzahl

4

max. Querschnitt

1.38 mm²

Querschnitt-Bereich

1.38 mm² (max)

RoHS-konform

Ja

Schutzart

IP68

Serie

813



Beschreibung

Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.

Eigenschaften:

• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8″
• Kodierung, darunter M12 – S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
