Beschreibung

Technische Daten

• EMV-Tauglichkeit: ungeschirmt
• Isolationswiderstand: ≥ 10¹⁰ Ω
• Durchgangswiderstand: ≤ 3 mΩ
• Isolierstoffgruppe: III
• Überspannungskategorie: II
• Verschmutzungsgrad: 1
• Material Kontaktkörper: PA (UL94 V-0)
• Material Verriegelung: CuZn (Messing vernickelt)
• Kabeldurchlass: 3.0 – 4.0 mm
• Montageart: Kabelmontage

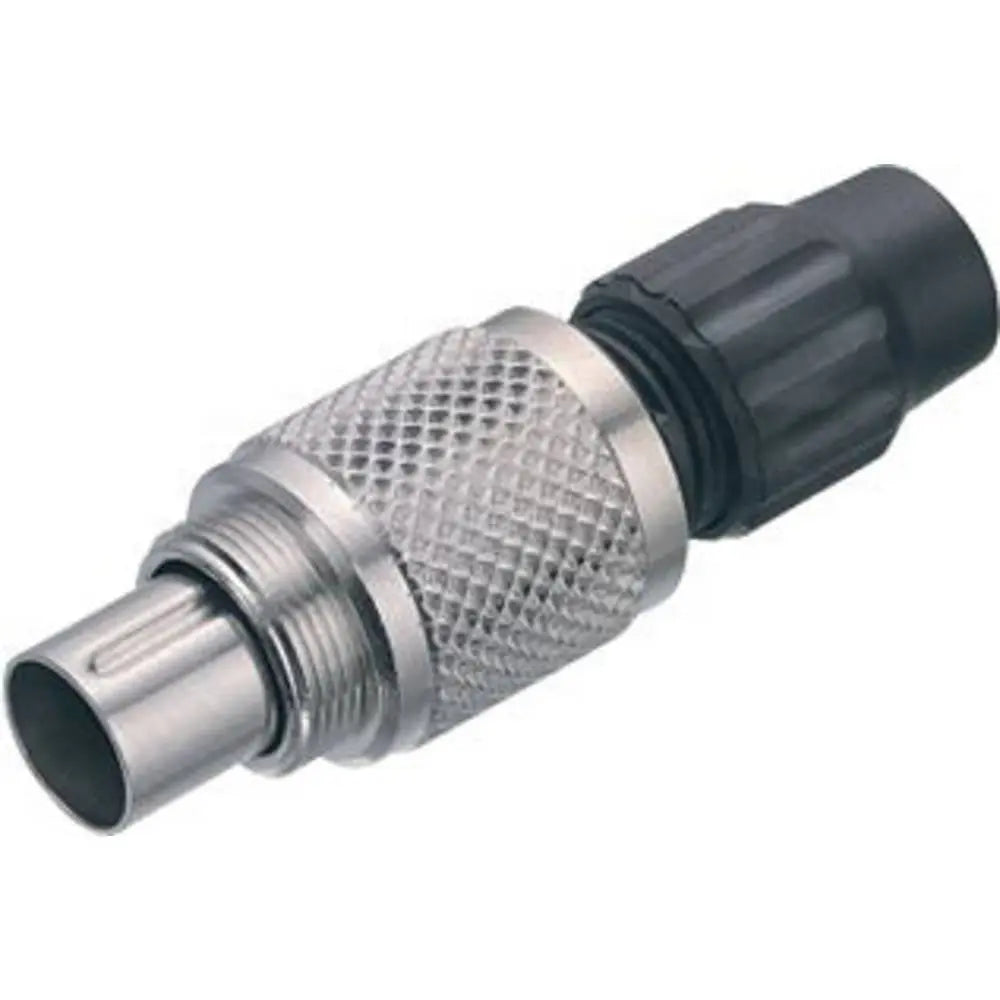

Typ

99 0071 100 02

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

2

Anschluss

Löten

Inhalt

1 St.

Nennstrom

4 A

Nennstrom – gerundet

4 A

Verschluss

schrauben

Nennspannung

125 V

Kontaktmaterial

CuZn

Gehäuse-Material

PA

AWG

AWG 24

Polzahl

2

max. Querschnitt

0.25 mm²

Querschnitt-Bereich

0.25 mm² (max)

RoHS-konform

Ja

Schutzart

IP40

Serie

711





Beschreibung

Unsere Subminiatur-Rundsteckverbinder wurden für die zahlreichen Anwendungen entwickelt, bei denen Größe und Signalintegrität eine wichtige Rolle spielen. Wir bieten Modelle mit Schnapp-, Bajonett- und Push-Pull-Verriegelung sowie mit M9-Schraubverriegelung in zwei verschiedenen Ausführungen, entweder mit Schutzart IP40 oder mit IP67 an. Die Steckverbinder sind mit zwei bis acht Kontakten, in gerader oder gewinkelter Ausführung sowie als Flanschsteckverbinder erhältlich. Die verschiedenen Modelle verfügen über einen  Tauchlöt- oder Lötanschluss und sind mit angespritzten Kabeln in unterschiedlichen Längen erhältlich. Für die Herstellung unserer Rundsteckverbinder verwenden wir hochwertige Werkstoffe. Die Gehäuse und Kontaktkörper bestehen aus PUR oder PVC, die Kontakte sind aus vergoldeter Bronze oder vergoldetem Messing. Es stehen sieben verschiedene Serien zur Verfügung, die mit folgenden Vorteilen überzeugen:

• Wahl der Verriegelung
• Schutzart IP40 oder IP67
• 2- bis 8-polig
• Gerade und gewinkelte Ausführungen
• Bis zu 1.000 Steckzyklen
