Beschreibung

Technische Daten

• EMV-Tauglichkeit: schirmbar
• Isolationswiderstand: ≥ 10¹⁰ Ω
• Durchgangswiderstand: ≤ 3 mΩ
• Isolierstoffgruppe: III
• Überspannungskategorie: I
• Verschmutzungsgrad: 1
• Material Kontaktkörper: PBT (UL94 V-0)
• Kabeldurchlass: 6.0 – 8.0 mm
• Montageart: Kabelmontage

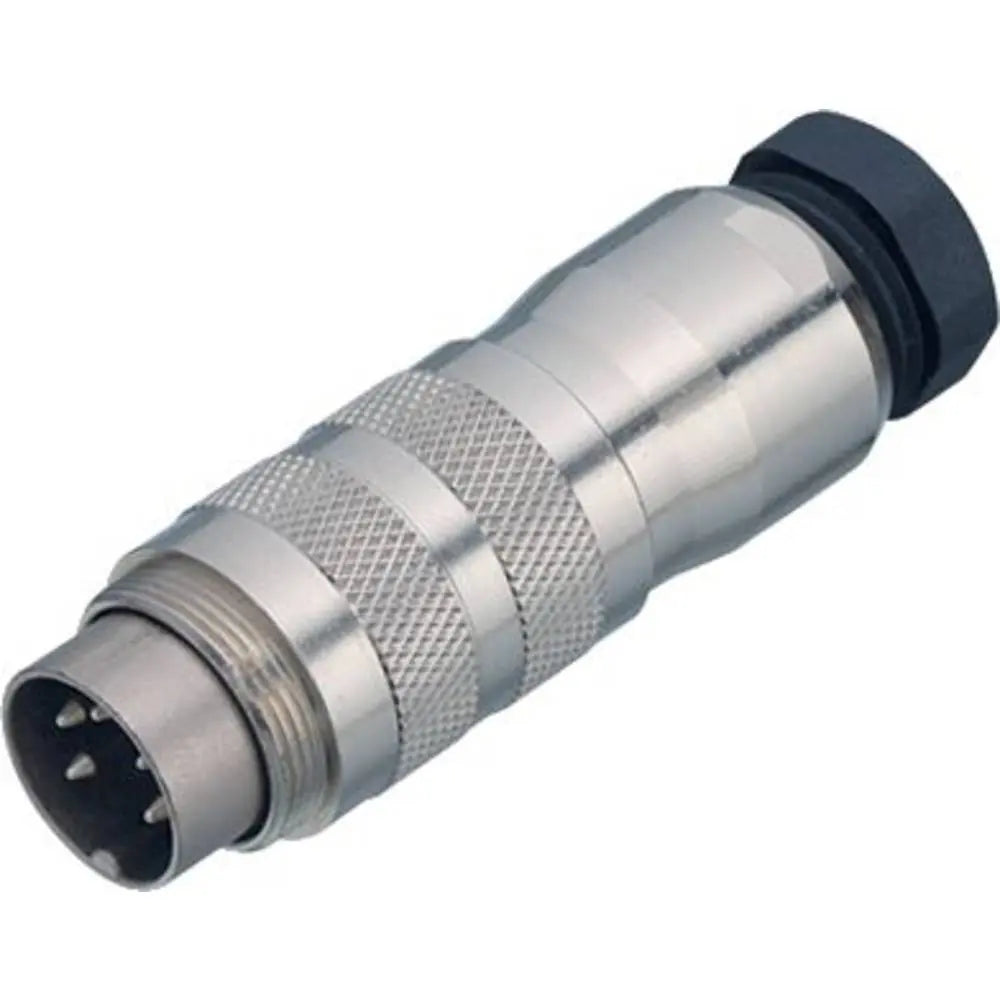

Typ

99 5629 15 12

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

12

Anschluss

Löten

Inhalt

1 St.

Nennstrom

3 A

Nennstrom – gerundet

3 A

Verschluss

schrauben

Nennspannung

60 V

Kontaktmaterial

CuZn

Gehäuse-Material

Messing vernickelt

AWG

AWG 24

Polzahl

12

max. Querschnitt

0.25 mm²

Querschnitt-Bereich

0.25 mm² (max)

RoHS-konform

Ja

Schutzart

IP67

Serie

423



Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
