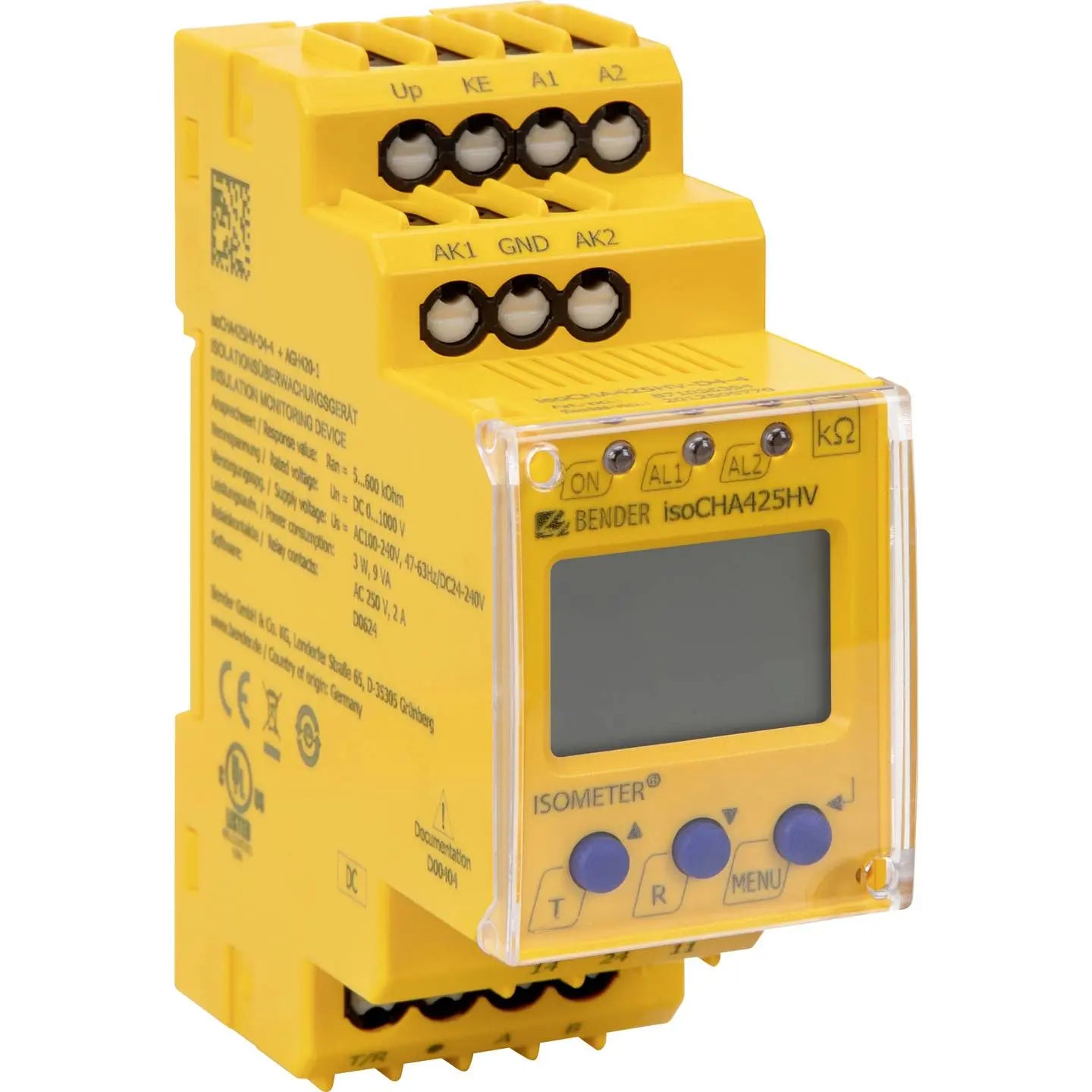

Beschreibung

• Bemessungsspannung: 400 V
• Überspannungskategorie: III
• Messkreis: (IC1)
• Versorgungskreis: (IC2)
• Ausgangskreis: (IC3)
• Steuerkreis: (IC4)
• Bemessungs-Stoßspannung:
• IC1/(IC2-4): 6 kV
• IC2/(IC3-4): 4 kV
• IC3/IC4: 4 kV
• Bemessungs-Isolationsspannung:
• IC1/(IC2-4): 400 V
• IC2/(IC3-4): 250 V
• IC3/IC4: 250 V
• Verschmutzungsgrad: 3
• Sichere Trennung (verstärkte Isolierung) zwischen:
• IC1/(IC2-4): Überspannungskategorie III, 600 V
• IC2/(IC3-4): Überspannungskategorie III, 300 V
• IC 3/IC4: Überspannungskategorie III, 300 V
• Spannungsprüfungen (Stuckprüfung) nach IEC 61010-1:
• IC2/(IC3-4): AC 2,2 kV
• IC 3/IC4: AC 2,2 kV
• Versorgungsspannung Us: AC 100…240 V/DC 24…240 V
• Toleranz von Us: -30…+15 %
• Frequenzbereich Us: 47…63 Hz
• Eigenverbrauch: ≤ 3 W, ≤ 9 VA
• Überwachtes IT-System
• Netznennspannung Un: DC 50…400 V
• Toleranz von Un: +25 %
• Messkreis
• Messspannung Um: ± 12 V
• Messstrom Im bei RF, ZF = 0: ≤ 110 μA
• Innenwiderstand Ri, Zi: ≥ 115 kΩ
• Zulässige Netzableitkapazität Ce: ≤ 2 μF
• Anlaufverzögerung t: 0…10 s (0 s)*
• Ansprechverzögerung ton: 0…99 s (0 s)*
• Rückfallverzögerung toff: 0…99 s (0 s)*
• Anzeige: LC-Display, multifunktional, unbeleuchtet
• Anzeigebereich Messwert Isolationswiderstand (RF): 1 kΩ…2 MΩ
• Betriebsmessunsicherheit RF: ±15 %, mindestens ±2 kΩ
• Anzeigebereich Messwert Netznennspannung (Un): 50…400 VRMS
• Betriebsmessunsicherheit: ±5 %, mindestens ±5 V
• Anzeigebereich Messwert Netzableitkapazität bei RF > 10 kΩ (nur Modus „dc“): 0…17 μF
• Betriebsmessunsicherheit bei RF ≥ 20 kΩ und Ce ≤ 5 μF: ±5 %, mindestens ± 0,1 μF
• Passwort: off/0…999 (off/0)*
• Fehlerspeicher Alarmmeldungen: on/(off)*
• Schnittstelle/Protokoll: RS-485/BMS, Modbus RTU, isoData
• Baudrate: BMS (9,6 kBit/s), Modbus RTU (einstellbar), isoData (115,2 kBits/s)
• Leitungslänge: (9,6 kBits/s) ≤ 1200 m
• Leitung: paarweise verdrillt, Schirm einseitig an PE min. J-Y(St)Y 2 x 0,6
• Abschlusswiderstand: 120 Ω (0,25 W), intern, zuschaltbar
• Schaltglieder: 2 x 1 Schließer, gemeinsame Klemme 11
• Arbeitsweise: Ruhestrom/Arbeitsstrom (Ruhestrom)*
• Elektrische Lebensdauer bei Bemessungsbedingungen: 10000 Schaltspiele
• Anschlussart: Federklemme
• Nennstrom: ≤ 10 A
• Leitergrößen: AWG 24 -14
• Betriebsart: Dauerbetrieb
• Einbaulage: Kühlschlitze müssen senkrecht durchlüftet werden
• Schutzart Einbauten (DIN EN 60529): IP30
• Schutzart Klemmen (DIN EN 60529): IP20
• Gehäusematerial: Polycarbonat
• Schnellbefestigung auf Hutprofilschiene: IEC 60715
• Schraubbefestigung: 2 x M4 mit Montageclip
