Beschreibung
| Merkmal | Wert |
|---|---|
| Produktart | Schütz |
| Typ | AF09-30-01-13 |
| Kontaktart | 3 Schließer |
| Steuerspannung (max.) | 100 V |
| Steuerspannungsbereich | 100 V AC/DC (max.) |
| Dauerstrom (max.) | 25 A |
| Leistung | 4 kW |
| Anschluss | Schrauben |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 77 mm |
| Geeignet für Reiheneinbau | Nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl Schließer als Hauptkontakte | 3 |
| Anzahl Öffner als Hauptkontakte | 0 |
| Anzahl Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom IE bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom IE bei AC-1, 400 V | 25 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 100–250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100–250 V |
| Bemessungssteuerspeisespannung DC | 100–250 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50/60 Hz | 690 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung NEMA | 1,491 kW |
| Lieferumfang | 1 Schütz AF09-30-01-13 |
Produktbeschreibung

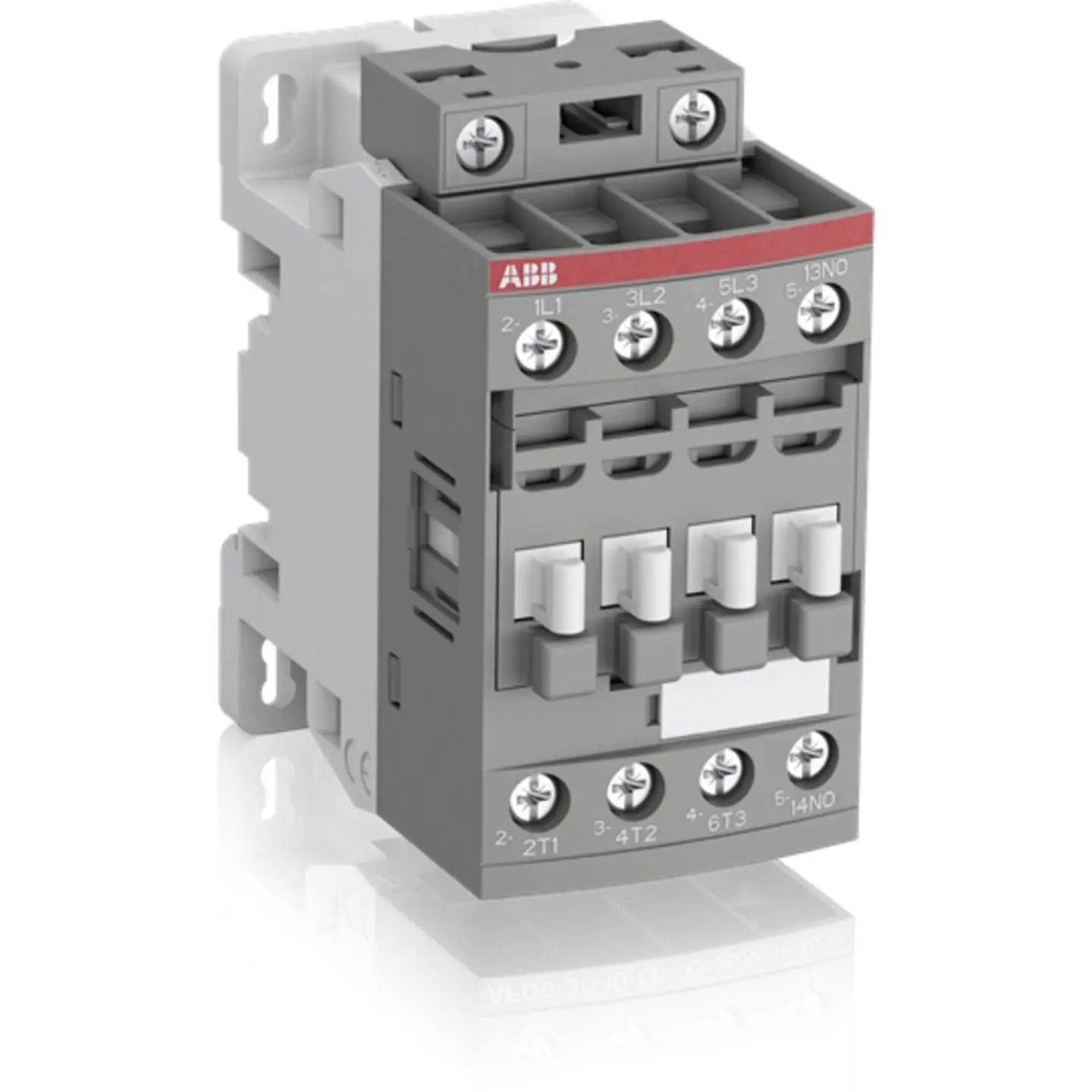

Das Schütz AF09-30-01-13 ist ein 3-poliges Schaltgerät mit AC/DC-Ansteuerung. Es eignet sich für Leistungskreise mit Motoren sowie leicht oder nicht-induktive Lasten. Die integrierte Überspannungsschutzfunktion und die Mirrorkontakte nach IEC60947-5-1 sorgen für Sicherheit und Zuverlässigkeit. Mit einem weiten Spulenspannungsbereich von 20–500 V DC und 24–500 V AC sowie einer Leistung von 4 kW ist dieses Schütz vielseitig einsetzbar.
Das Schütz AF09-30-01-13 überzeugt durch kompakte Bauweise und einen flexiblen Steuerspannungsbereich. Ideal für industrielle Steuerungsanwendungen.
