Beschreibung
| Merkmal | Wert |
|---|---|
| Produkt-Art | Schalter |
| Typ | AF09-30-10-11 |
| Kontaktart | 1 Schließer |
| Nennspannung | 24 V |
| Laststrom | 25 A |
| Anschluss | Schrauben |
| Inhalt | 1 Stück |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 77 mm |
| Geeignet für Reiheneinbau | Nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 24-60 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 24-60 V |
| Bemessungssteuerspeisespannung DC | 20-60 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung AC 60 Hz | 690 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung NEMA | 1,491 kW |
| Lieferumfang | 1 x Schalter AF09-30-10-11 |
| Ausführung | AC-Schütz, DC-Schütz, Drehstromschütz, Dreieck-Schütz, Gleichspannungsschütz, Gleichstromschütz, Heizstromschütz, Heizungsschütz, Lastschütz, Leistungsschütz |
Produktbeschreibung

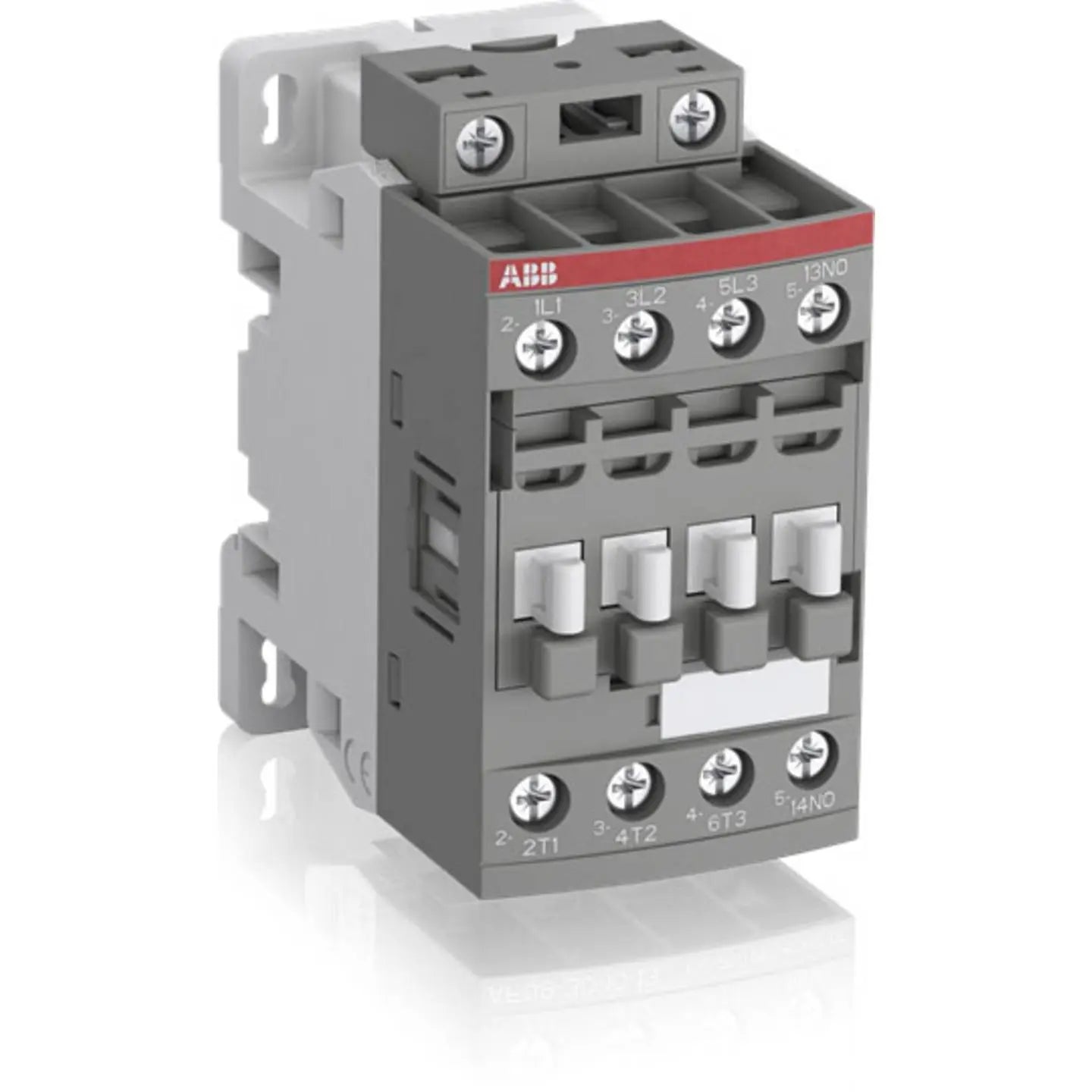

Der Schalter AF09-30-10-11 ist ein kompakter AC/DC-Schütz für Motoren, induktive und nicht-induktive Lasten. Er bietet flexible Anschlussmöglichkeiten und eine breite Steuerspannung von 20 bis 500 VDC sowie 24 bis 500 VAC. Der Schütz ist für eine Bemessungsbetriebsleistung von bis zu 4 kW bei AC-3, 400 V und einen Betriebsstrom von bis zu 25 A ausgelegt. Vielseitig einsetzbar als Drehstromschütz, Leistungsschütz, Lastschütz oder Heizungsschütz mit Schraubanschluss und erweiterbarem Zubehör.
Der AF09-30-10-11 eignet sich für industrielle Anwendungen und gewährleistet zuverlässige Schaltvorgänge in verschiedenen Stromkreisen.
