Beschreibung
| Merkmal | Wert |
|---|---|
| Produktart | Kleinschütz |
| Typ | BC6-30-01-P-1.4-81 |
| Kontaktart | 3 Schließer, 1 Öffner |
| Steuerspannung (max.) | 24 V/DC |
| Dauerstrom (max.) | 12 A |
| Leistung | 4 kW |
| Anschluss | Lötpins |
| Breite | 47,5 mm |
| Höhe | 45,2 mm |
| Tiefe | 47,7 mm |
| Geeignet für Reiheneinbau | Nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl Hauptkontakte Schließer | 3 |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Hilfskontakte Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 8 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 16 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Anschlussart Hauptstromkreis | Leiterplattenanschluss |
| Betriebsspannung AC 50 Hz | 220-690 V |
| Betriebsspannung AC 60 Hz | 220-690 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung NEMA | 1,491 kW |
Produktbeschreibung

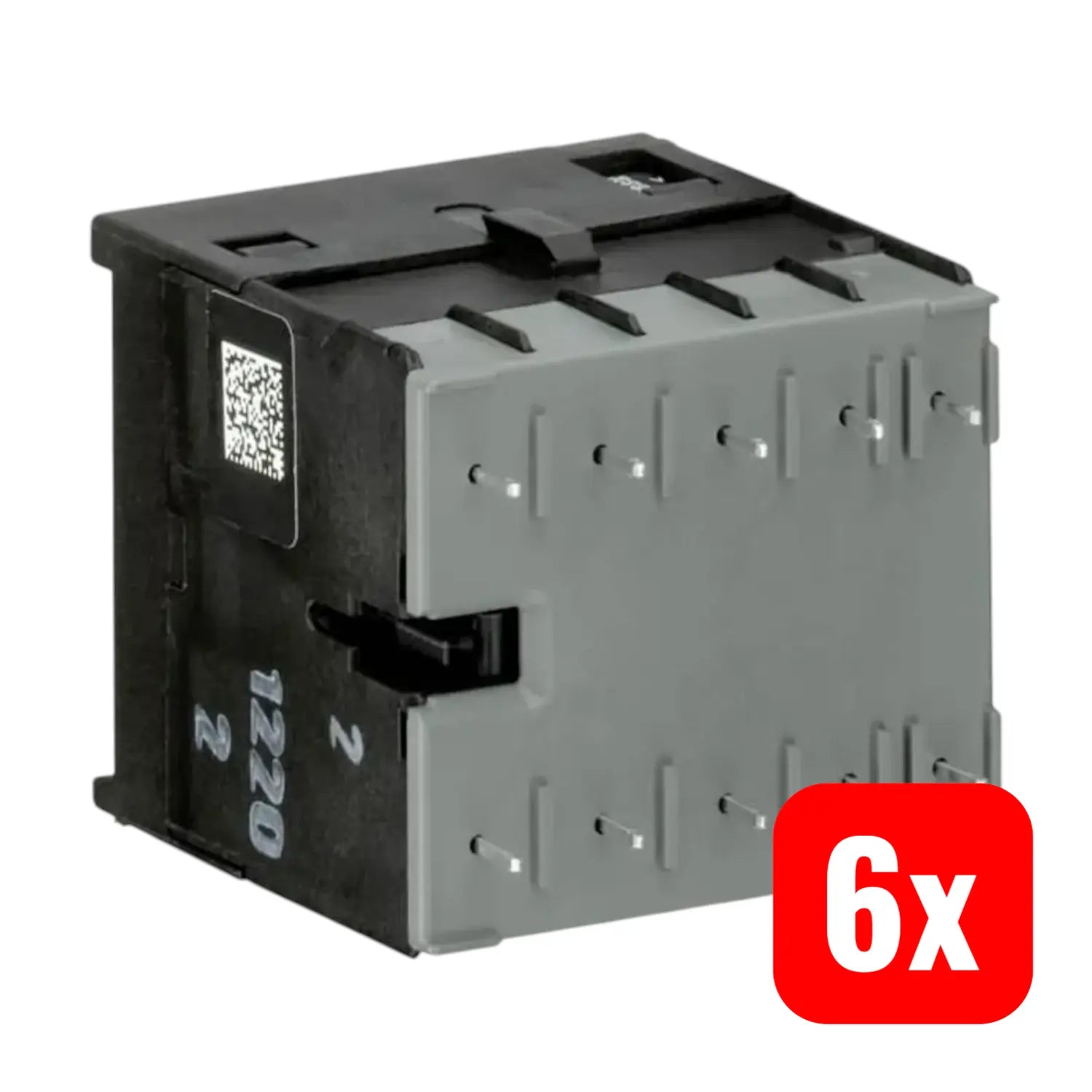

Das Kleinschütz BC6-30-01-P-1.4-81 eignet sich für Steuerungs- und Lastschaltanwendungen mit einer Steuerspannung von maximal 24 V/DC. Es verfügt über 3 Schließer und 1 Öffner, eine maximale Leistung von 4 kW sowie einen Dauerstrom bis 12 A. Die Anschlussart erfolgt über Lötpins und Leiterplattenanschluss. Das Schütz ist nicht für den Reiheneinbau geeignet und bietet eine kompakte Bauform für industrielle Anwendungen.
Dieses Lastschütz ist ideal für den Einsatz in elektrischen Steuerungen und als Magnetschalter oder Netzschütz. Die genaue Typenbezeichnung und Spezifikationen ermöglichen eine schnelle Identifikation und Integration in bestehende Systeme.
