Beschreibung

Technische Daten

• Bemessungsbetriebsspannung: 220..250 VBemessungsbetriebsstrom: 20 AGebrauchskategorie nach EN IEC 60947-4-1: AC-1Bemessungsbetätigungsspannung: 24 VSpannungsart der Betriebsspannung: AC/DCSpannungsart der Betätigungsspannung: AC/DCAnzahl der Kontakte als Schließer: 2Schieber für Handschaltung: neinBreite in Teilungseinheiten: 1Einbautiefe: 58 mmZusatzeinrichtungen möglich: jaMit Tag-/Nachtfunktion: neinBrummfrei: jaSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 20 × 88 × 71Bruttogewicht: 0,14 kg, Nettogewicht: 0,14 kgECLASS 7: Installationsschütz für Reiheneinbau (27142308)

Produkt-Art

Installationsschütz

Typ

ESB20-20N-01

Kontaktart

2 Schließer

Nennspannung

220 V

250 V

Steuerspannungs-Bereich

Dauerstrom (max.)

20 A

Schutzart

IP20

Breite

20.0000 mm

Höhe

88.0000 mm

Tiefe

71.0000 mm

Abm.

(B x H x T) 20.0000 x 88.0000 x 71.0000 mm

Inhalt

1 St.

RoHS-konform

Einbautiefe

58 mm

Bemessungsbetriebsspannung

220-250 V

Breite in Teilungseinheiten

1

Gebrauchskategorie

7

Schieber für Handschaltung

FALSE

Spannungsart der Betätigungsspannung

AC/DC

Spannungsart der Betriebsspannung

AC/DC

Schutzart (IP)

IP20

Bemessungsbetriebsstrom

20 A

Zusatzeinrichtungen möglich

TRUE

Anzahl der Kontakte als Öffner

0

Anzahl der Kontakte als Schließer

2

Bemessungsbetätigungsspannung

24-24 V

Brummfrei

TRUE

Mit Tag-/Nachtfunktion

FALSE



Beschreibung

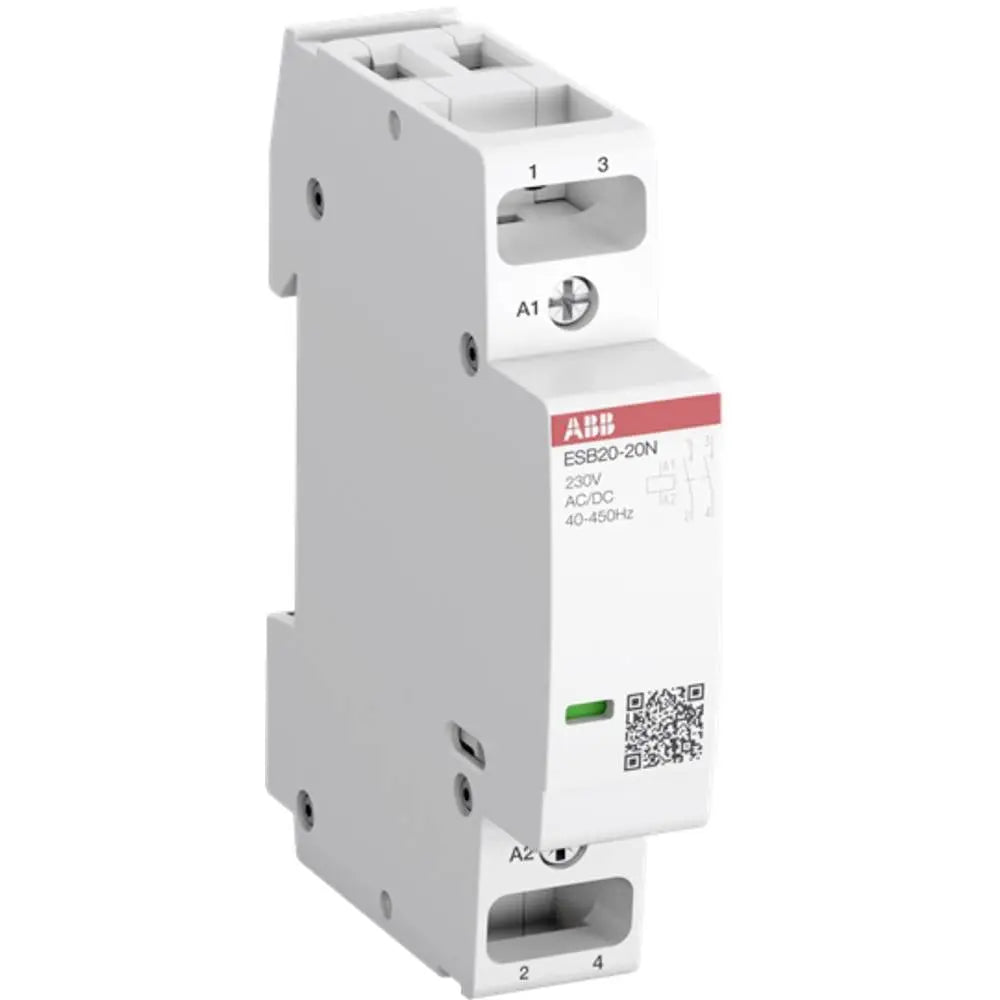

2-polige Schütze ESB20..N mit 18 mm Baubreite steuern 1-phasige Lasten bis 20 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Sie können ohne Abstand nebeneinander angereiht werden.
Ein als Zubehör linksseitig anbaubarer Hilfsschalter ergänzt das Sortiment.
ESB20..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.

Ausführung

• Ausstattung: 220..250 V, 24 V, AC/DC, AC/DC
